Логическая структура микропроцессорной системы на основе комплекта БИС секционного микропроцессора

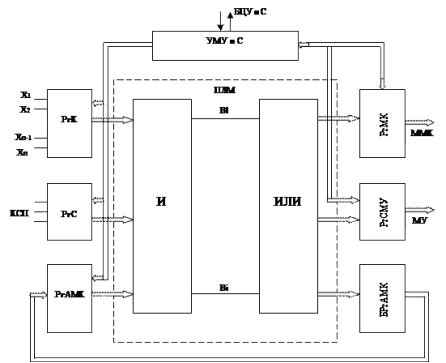

Рис.9 Схема БИС микропрограммного управления на основе программируемой логической матрицы

Обычная ПЛМ - комбинационная логическая схема. Чтобы построить микропрограммный последовательностный автомат, необходимы регистры на входах и выходах ПЛМ и обратная связь для задания закона выработки последовательностных состояний. Встраивание входных и выходных регистров в блок управления с ПЛМ обеспечивает автономную функциональную законченность БИС. Управление приемом и выдачей информационных состояний регистров позволяет использовать такую БИС в любой асинхронной (а также синхронной) микро-ЭВМ и снимает проблему “гонок” (“состязаний”). Схема БИС микропрограммного управления вертикального типа с информационным полем на основе ПЛМ приведена на рис.9. Она содержит ПЛМ, регистр команд РгК, регистр состояния системы РгС, регистр следующего адреса микрокоманды РгАМК, буферный регистр следующего адреса микрокоманды БРгАМК, регистр внутренних состояний блока микропрограммного управления РгСМУ, выходной регистр микрокоманд РгМК, а также узел местного управления и синхронизации УМУиС. В качестве входной информации в ПЛМ подаются код команды (например, 16-разрядный), код следующего адреса (например, 4-разрядный) и несколько разрядов кода состояния системы, определяющих формирование условий переходов в микропрограммах и обработку сигналов прерывания.

Выходной код ПЛМ обычно содержит 20-30 разрядов, поскольку микрокоманды большей разрядности требуют применения корпусов БИС с большим количеством выводов. Часть выходных сигналов ПЛМ не выводится из БИС. Код следующего адреса микрокоманды записывается в регистр БРгАМК, а затем передается в регистр РгАМК. Сигналы с регистра РгСМУ делятся на две группы, одна из которых передается внутри БИС в УМУиС, а вторая через контакты корпуса выводится из БИС и используется блоком БЦУиС. В каждом машинном такте микрокоманда выдается на информационную магистраль микрокоманд ИММК, а в РгАМК заносится некоторый код, определяющий вместе с командами РгС и РгСМУ адрес следующей команды. Свойство одновременности выбора нескольких выходных адресных шин ПЛМ увеличивает информационную насыщенность ПЛМ по сравнению с ПЗУ и позволяет выиграть в 3-10 раз в числе элементов, требуемых для построения информационных полей БИС.

Секции БИС приоритетно векторного прерывания включают в себя регистры приема внешних сигналов запросов прерывания, кода маскирования состояния, приоритетный шифратор, узел формирования кода приоритетного вектора, блоки местного микропрограммного управления и управления информационными магистралями. Секции БИС триггерных регистров широкого назначения используются для организации разнообразных буферов хранения цифровой информации.

Секции БИС приемопередатчиков информации (с контролем правильности передачи или без него) содержат буферные регистры для хранения входной и выходной информации, усилители для работы на внешние информационные магистрали (как правило, с тремя внутренними состояниями: “Включено”, “Выключено”, “Отключено”).

Комплект БИС для построения электронной системы

В состав всех комплектов БИС (в том числе и секционных) входят БИС ОЗУ, ПЗУ, программируемого ПЗУ или ППЗУ, ПЛМ, программируемой ПЛМ или ППЛМ, имеющие разнообразную организацию информационных полей и управляющие интерфейсной логикой. Они позволяют создавать наращиваемые поля оперативной, постоянной и микропрограммной памяти, работать с прямыми и интерфейсными информационными сигналами, строить многовходовые системы адресной выборки, цепи контроля передаваемой и хранимой информации и т.д.

Логическая структура процессора на основе комплекта БИС секционного микропроцессора

Рис.10 Обобщенная структура процессора на основе БИС комплекта секционного микропроцессора

Развитая внутренняя структура секционных комплектов БИС микропроцессора обеспечивает возможность построения высокопроизводительных средств эффективной эмуляции развитых микро-ЭВМ и позволяет создавать гибкие эффективные системы с адаптацией к области применения.

Обобщенная структура процессора на основе комплекта БИС приведена на рис.10. В основу процессора положены секции микропроцессоров МП и секции ускоренного опережающего переноса (Рассматриваемые микропроцессоры могут быть построены на основе микропроцессорных комплектов серий КР582, К583, КР584, К589, К1800, КР1802, КР1804, U83-К1883). Для построения интерфейсных схем применены секции приемопередатчиков сигналов ППС, позволяющие организовать двунаправленные магистрали данных, адресов и сигналов управления. Блок микропрограммного управления строится на основе ПЗУ или ППЗУ, а также БИС выработки последовательности управляющих сигналов. Последние применяются в качестве блока управления микрокомандами БУМК. Для управления приоритетными векторными прерываниями используются соответствующие секции БИС ПВП для построения регистров - секции БИС регистров универсального назначения. Блок местного управления БМУ управляет всей системой.
