Смесители частот

Динамический диапазон -это отношение:

,

где - максимальный уровень сигнала;- чувствительность (ограниченный уровень собственных шумов).

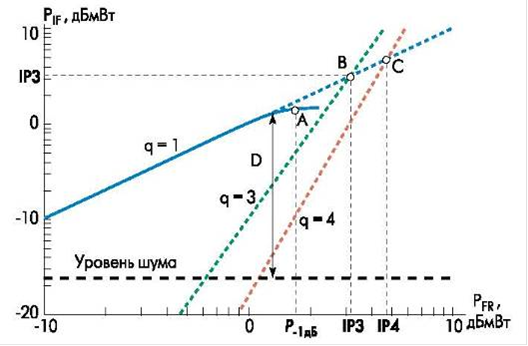

Очень часто оперируют параметров уровень IP3. Точкой IP3 на рис. 3.2 называют точку пересечения мощностей основного и ближайшего паразитного продуктов смешения.

«Амплитудные характеристики смесителя для полезных продуктов первого(q=1), третьего(q=3) и четвертого(q=4) порядков»

Рис. 3.2

) Гетеродинный (опорный) сигнал. Идеальный смеситель был бы нечувствителен ни к уровню гетеродинного сигнала, ни к уровням содержащихся в нём кратных гармоник, но в реальном случае параметры опорного гетеродина должны соответствовать параметрам смесителя. Пассивные двойные балансные диодные смесители требуют уровень гетеродина от +7 до +23 дБм. Активные смесители требуют уровень гетеродина в пределах от −20 до +30 дБм, в зависимости от применяемого типа. Отсюда следует, что разработка гетеродинного генератора самым тесным образом связана с отобранным типом смесителя.

) Коэффициент шума. На коэффициент шума влияет мощность опорного сигнала. Как правило, смесители имеют коэффициент шума в пределах от 6 до 20 дБ. Коэффициент шума пассивных смесителей численно равен потерям преобразования. Коэффициент шума активных смесителей зависит от конфигурации схемы и типов применяемых в ней элементов. Общепринято, но вовсе не обязательно, перед первым смесителем включать малошумящий усилитель для снижения коэффициента шума приёмника в целом.

Коэффициенты передачи при номинальном уровне.

Коэффициент передачи. Доступность готовых усилителей, перекрывающих различные участки частотного диапазона, снимает требование наличия у смесителя какого-либо усиления. Кроме того, избыточное усиление смесителя может отрицательно сказаться на динамическом диапазоне системы в целом. В большинстве случаев, наличие больших вносимых потерь преобразования смесителя также нежелательно, особенно при применении пассивных смесителей. Активные смесители обеспечивают коэффициент передачи в диапазоне от −1 до +17 дБ, в то время как пассивные смесители имеют типовое значение потерь преобразования от 5,5 до 8,5 дБ.

В качестве коэффициентов передачи часто используют:

) Коэффициент преобразования СR-I. Часто этот параметр активного смесителя обозначают как коэффициент усиления (Conversion Gain) СG, а пассивного См - как коэффициент потерь(Conversion Loss) СL.

) Развязка или коэффициенты изоляции между портами LO, IF и RF. Развязка представляет собой параметр, характеризующий степень подавления паразитного прохождения сигнала, приложенного к какому-либо порту смесителя, на два других вывода. Единственный сигнал, который должен присутствовать на выходе смесителя - это сигнал промежуточной частоты. Величина развязки зависит от того, является ли смеситель небалансным, простым балансным или двойным балансным. Небалансные смесители вообще не имеют развязки между портами. Двойные балансные смесители обеспечивают наилучшую развязку между всеми тремя выводами, именно по этой причине их используют наиболее часто.

) Иногда фирмы-производители указывают такие параметры, как коэффициент подавления сигнала опорной частоты; уровень подавления мощности зеркальной полосы частот и уровень подавления гармоник опорного сигнала, определяющие уровни мощности нежелательных продуктов преобразования по сравнению с полезной мощностью.

) Согласование импедансов. Все три порта смесителя должны быть согласованы с соответствующим трактом. В активных смесителях в результате рассогласования обычно снижается коэффициент усиления. Пассивные смесители особенно чувствительны к рассогласованию по выходу промежуточной частоты, в результате чего получаются большие потери преобразования и больший уровень паразитных продуктов преобразования.

Чувствительность к вариациям параметров внешней среды и входных сигналов оценивается диапазоном рабочих температур в градусах Цельсия, в пределах которого СR-I изменяется не более, чем на ±1 дБ.

Не менее важными параметрами являются простота разработки и реализации. Достаточно сложные системы трудно как разрабатывать, так и изготавливать. Применение меньшего числа компонентов снижает стоимость системы, увеличивает надёжность, облегчает техническое обслуживание и требует меньшего количества запасных частей. Зато очень сложный проект приводит к значительному удорожанию оборудования, поэтому разработчики должны стремиться к получению максимальных характеристик при минимуме используемых компонентов.
