Моделирование

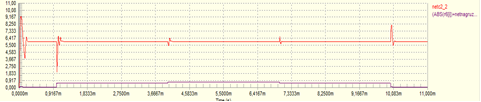

Рис. 2.45. Выходное напряжение модели СЭП.

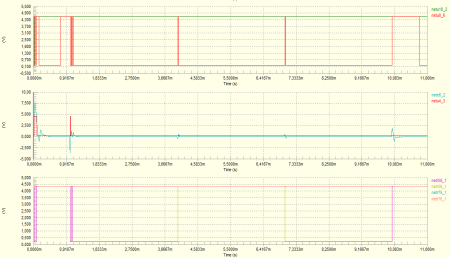

Рис. 2.46. Сигнал на выходе схемы выборки, сигнал на выходе дифференциатора коммутатора и токи ключей коммутатора.

На рисунке 2.46 видно, что при превышении производной выходного напряжения установленных порогов происходит формирование двойных тактовых импульсов, и переключение коммутатора происходит не на одну позицию, а на две.

Моделирование принципиальной схемы завершено успешно, разработана последовательность отработки макета, определены параметры всех элементов и т.д.

Перейти на страницу: 1 2
