Исследование влияния параметров реальных сред на процесс распространения электромагнитных волн.

Описание лабораторной установки.

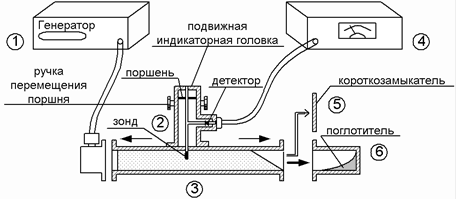

Лабораторная установка состоит из генераторов сигнала СВЧ (1), измерительной линии (2), заполненной исследуемой средой (3), измерителя напряжения (4), короткозамыкателя (5) и согласованной поглощающей нагрузки (6).

Для прямоугольного волновода сечением 2310 мм, заполненного различными средами (см. таблицу 2), рассчитать для заданных в таблице 1 вариантов частоты f: коэффициент затухания α, фазовую постоянную β, модуль характеристического сопротивления , длину волны и фазовую скорость в прямоугольном волноводе, заполненного средой. Определить эквивалентную проводимость среды . В качестве исследуемых сред используются немагнитные среды. Относительная магнитная проницаемость m для немагнитных сред всегда равна единице, mа = m0.

В соответствии с вариантом имеем следующие условия:

Таблица 1.

последняя цифра пароля

4



Вариант

1

2

3



Частота, ГГц

7,7

9,6

8,35



№ варианта

Среда

1

Фторопласт

Текстолит

Для фторопласта:

Для текстолита:

1. Расчет коэффициента затухания в прямоугольном волноводе(18[3]).

электромагнитный поле волновод колебание

Для расчета коэффициента затухания, воспользуемся формулой:

, где

- длина волны в свободном пространстве,

= 2,0 и = 3,0 - относительная диэлектрическая проницаемость среды;

= 1 - относительная магнитная проницаемость среды;

а = 23 мм - размер широкой стенки волновода;

- тангенс угла диэлектрических потерь.

Перейти на страницу: 1 2 3
