Моделирование цифрового фильтра верхних частот

Задание

. Спроектировать цифровой фильтр с заданными характеристиками.

(определить коэффициенты, передаточную функцию и т.д.)

. Построить АЧХ и ФЧХ цифрового фильтра.

. Выбрать структуру цифрового фильтра, его параметры (разрядность регистров памяти, АЛУ и др.) и оценить влияние ошибок округления коэффициентов.

. Разработать программную или аппаратную реализацию спроектированного фильтра. Провести его тестирование.

. Сделать выводы по работе.

8 кГц, 4 кГц, =19 кГц

=-33дБ.

Расчеты

) =2*=2*19=38000 Гц

=2*pi*/=6.28*8000/38000=1,322105

=2*pi*/=6.28*4000/38000=0,661053

) С==0,777793

== 0,777793 /0,343113=2,266871

Найдём n по формуле 10Lg(1+)>=33дБ

,543>33при n=5

) Фильтр Баттерворта 5-го порядка обеспечивает требуемое ослабление в полосе затухания. Определим передаточную функцию K(z) цифрового фильтра:

(p)=1/Bn(p), где Bn(p)-полином степени n. Для n=5(p)=

Используем билинейное преобразование p=

(p)=,(z)=

Делаем соответствующие математические преобразования в Maple 11 и получаем:

(z)= ((0.269699-0.809097*z^(-1)+0.809097*z^(-2)-0.269699*z^(-3))/(z^3-0.503807*z^2+0.586409*z-0.0673772))*((0.349231*(z-1)^2)/(z^2-0.275919*z

+0.121006))(z)=

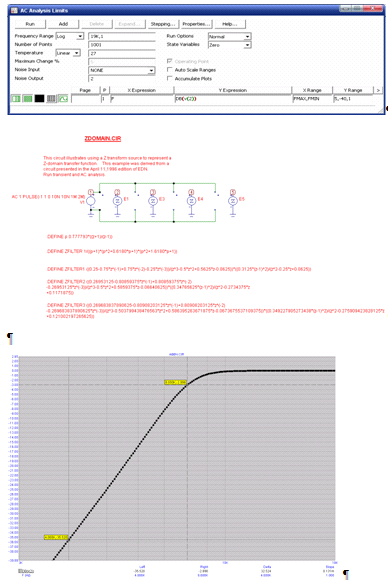

4) Построение АЧХ исходной схемы ЦФВЧ.

) Выбор величины разрядной сетки, для хранения весовых коэффициентов.

разряда

Десятичная с.с.

Двоичная с.с.

Десятичная с.с.

0.269699 (а01,а04)

0.0100

0.25

0.809097 (а02-а03)

0.1100

0.75

0.503807 (б01)

0.1000

0.5

0.586409 (б02)

0.1001

0.5625

0.0673772 (б03)

0.0001

0.0625



0.349231 (а11,а13)

0.0101

0.3125

0.698462 (а12)

0.1011

0.6875

0.275919 (б11)

0.0100

0.25

0.121006 (б12)

0.0001

0.0625
