Вакуумные и плазменные приборы

Спроектировать электронно-оптическую систему осциллографической трубки.

Исходные данные к проекту:

. Ускоряющее напряжение - 5 кВ.

. Ток эмиссии катода - 1 мА.

. Диаметр луча на экране - 0,5 мм.

. Развертка луча - линейная.

. Угол отклонения луча - 200.

Напряжение, В

6.3

Напряжение на аноде, В

300

Напряжение смещения на сетке, В

-6

Ток в цепи накала, мА

810+-50

Ток в цепи анода при параллельно соединенных триодах, мА

7

Ток в цепи анода при напряжении на сетке, равном нулю, мА

17.5

Крутизна характеристики при параллельно соединенных триодах, мА/В

3.2+-0.5

Внутреннее сопротивление при параллельно соединенных триодах, кОм

11.4+-2.1

Коэффициент усиления при параллельно соединенных триодах

35+-5

Выходная мощность при напряжении смещения на сетке -5 В, переменном напряжении на сетке 35 В, сопротивлении в цепи сетки 500 Ом и сопротивлении нагрузки в цепи анода 2500 Ом, Вт

4.2

Выходная мощность при напряжении 5.7 В, Вт

3.2

Предельно допустимые электрические величины

Наибольшее напряжение, В

7.0

Наименьшее напряжение, В

5.7

Наибольшее напряжение на аноде, В

300

Наибольшая мощность, рассеиваемая на аноде, Вт

6.0

Наибольшее постоянное напряжение между катодом и подогревателем, В

100

Наибольший ток утечки между катодом и подогревателем при напряжении между катодом и подогревателем 100 В, мкА

30

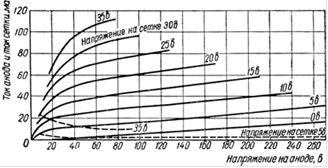

Характеристики зависимости тока анода и тока сетки от напряжения на аноде

Характеристики зависимости тока анода и тока сетки от напряжения на аноде

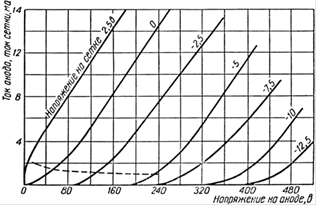

Динамические характеристики зависимости тока анода от напряжения на сетке при напряжении источника питания 250 В
