Реализация фильтра

Данная функция передачи является рекурсивной (содержит как входные, так и выходные отчеты). Для реализации такого фильтра в схему потребуется две линии задержки. В первой линии задержки некоторое количество предыдущих отчетов входного сигнала умножаются на коэффициенты и суммируются, формируя выходной отчет y(k). Но при этом при вычислении используются предыдущие отчеты выходного сигнала (т.е. присутствуют обратные связи). Поэтому добавляют вторую линию задержки для хранения выходных отчетов y(k-i).

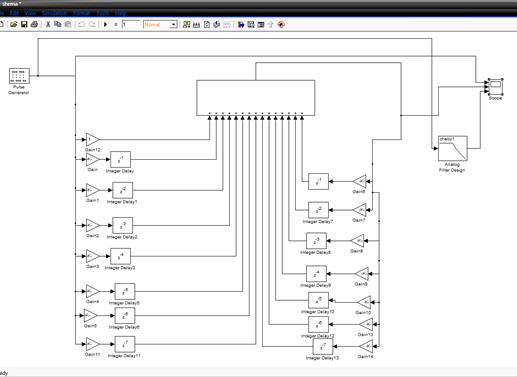

Рис.6 Схема цифрового фильтра

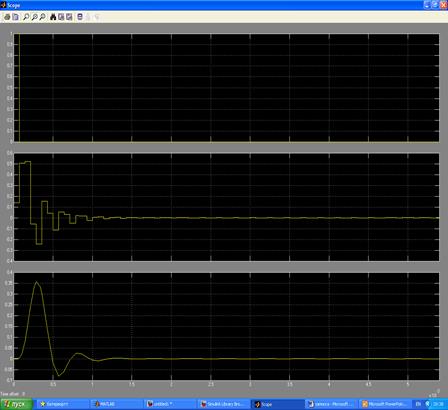

Рис.7 Показания Осциллографа

) Сигнал на входе;

) Сигнал на выходе полученного цифрового фильтра;

) Сигнал на выходе фильтра Баттерворта.
