Оптические системы связи

В одномодовых ступенчатых световодах отсутствует модовая дисперсия.

В градиентных световодах происходит выравнивание времени распространения различных мод. Абсолютный предел (3…5 нс/км)

так как L≤LC

Определить длину регенерационного участка ВОЛС, лимитированную затуханием. ВОЛС построена на основе кабелей разных типов, которые заданы по варианту. Эти кабели работают в 3-м «окне прозрачности», с использованием разных аппаратур. Оценить зависимость длины усилительного участка от изменения потерь на неразъемных соединителях.

Предпоследняя цифра зачетной книжки

1

Аппаратуры

Сопка-2

Тип кабеля

ОКК-50-01

Энергетический потенциал, дБ

43

αс, дБ

0,3

Энергетический запас системы, дБ

4

Аа (дБ)

1

Для решения этой задачи используем формулу, где определяем длину регенерационного участка ВОЛС.

Где Э-энергетический потенциал системы передачи, дБ

С-энергетический запас системы, дБ

Аа-дополнительные потери в пассивных компонентах ВОЛС (на вводе / выводе), дБ

αк-коэффициент затухания оптического кабеля, дБ/км

αс-потери в неразъемном соединении, дБ

Lсд - строительная длина оптического кабеля LСД берем равным 7 км.

Задание №4.

Определить, какое дополнительное затухание следует ожидать в кварцевом оптическом волокне, если при изготовлении кабеля ОК-50-2-3-8 возникли дополнительные микроизгибы. Параметры оптического волокна и микроизгибов приведены в таблице.



2

Δ

0,003

NH

100

yH мм

0,025

Затухание является важнейшим параметром оптических кабелей. Затухание обусловлено собственными потерями, так называемыми кабельными. Обусловленные скруткой, а также деформацией и изгибами оптических волокон при наложении покрытий и защитных оболочек в процессе изготовления ок

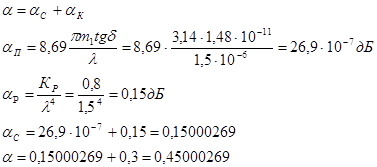

Собственные потери волоконного световода состоят из потерь поглощения α и потерь рассеяния :

Дополнительное затухание, обусловленное кабельными потерями, состоит из суммы, по крайней мере, семи видов парциональных коэффициентов затухания:

Вследствие микроизгиба происходит ограничение апертурного угла излучения, распространяющегося по ОВ, и часть энергии излучается из ОВ. Зависимость приращения затухания от микроизгибов можно определить из выражения

Где К3=0,9-1
