Принципы построения радиорелейных линий прямой видимости

Радиосистема передачи, в которой сигналы электросвязи передаются с помощью наземных ретрансляционных станций, называется радиорелейной системой передачи [1].

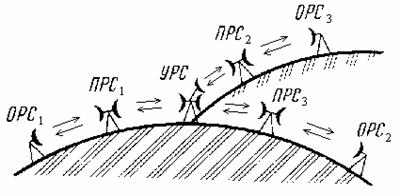

Рисунок 1.1.1 - Принцип радиорелейной связи

За шесть десятилетий своего развития радиорелейные линии (РРЛ) превратились в эффективное средство передачи огромных массивов на расстояния в тысячи километров, конкурируя с другими средствами связи, в том числе кабельными и спутниковыми, удачно дополняя их.

Сегодня РРЛ стали важной составной частью цифровых сетей электросвязи - ведомственных, корпоративных, региональных, национальных и даже международных, поскольку имеют ряд важных достоинств, в том числе:

возможность быстрой установки оборудования при небольших капитальных затратах;

экономически выгодная, а иногда и единственная, возможность организации многоканальной связи на участках местности со сложным рельефом;

возможность применения для аварийного восстановления связи в случае бедствий, при спасательных операциях и в других случаях;

эффективность развертывания разветвленных цифровых сетей в больших городах и индустриальных зонах, где прокладка новых кабелей слишком дорога или невозможна;

высокое качество передачи информации по РРЛ, практически не уступающие ВОЛС и другим кабельным линиям.

Современные радиорелейные линии связи позволяют передавать телевизионные программы и одновременно сотни и тысячи телефонных сообщений. Для таких потоков информации требуются полосы частот до нескольких десятков, а иногда и сотен мегагерц и соответственно несущие не менее нескольких гигагерц. Известно, что радиосигналы на этих частотах эффективно передаются лишь в пределах прямой видимости. Поэтому для связи на большие расстояния в земных условиях приходится использовать ретрансляцию радиосигналов. На радиорелейных линиях прямой видимости в основном применяют активную ретрансляцию, в процессе которой сигналы усиливаются.

Протяженность пролетов R между соседними станциями зависит от профиля рельефа местности и высот установки антенн. Обычно ее выбирают близкой к расстоянию прямой видимости R0, км. Для гладкой сферической поверхности Земли и без учета атмосферной рефракции:

(1.1.1)

где h1 и h2 - высоты подвеса соответственно передающей и приемной антенн (в метрах). В реальных условиях, в случае мало пересеченной местности R0 = 40…70 км, а h1 и h2 50…80 м. Принцип радиорелейной связи показан на рисунке 1.1.1, где отмечены радиорелейные станции трех типов: оконечная (ОРС), промежуточная (ПРС) и узловая (УРС) [1].

На ОРС производится преобразование сообщений, поступающих по соединительным линиям от междугородных телефонных станций (МТС), междугородных телевизионных аппаратных (МТА) и междугородных вещательных аппаратных (МВА), в сигналы передаваемые по РРЛ, а также обратное преобразование. На ОРС начинается и заканчивается линейный тракт передачи сигналов.

С помощью УРС обычно решают задачи разветвления и объединения потоков информации, передаваемых по разным РРЛ, на пересечении которых и располагается УРС. К УРС относят также станции РРЛ, на которых осуществляется ввод и вывод телефонных, телевизионных и других сигналов, посредством которых, расположенный вблизи от УРС населенный пункт связывается с другими пунктами данной линии.

На ОРС и УРС всегда имеется технический персонал, который обслуживает не только эти станции, но и осуществляет контроль и управление с помощью специальной системы телеобслуживания ближайшими ПРС. Участок РРЛ (300…500 км) между соседними обслуживаемыми станциями делится примерно пополам так, что одна часть промежуточных станций входит в зону телеобслуживания одной УРС.

С помощью РРЛ решают следующие задачи:

. Создание стационарных магистральных линий для передачи больших потоков информации на расстояния в несколько тысяч километров. В этих случаях применяются системы большой емкости. Магистральные РРЛ обычно являются многоствольными.

. Использование стационарных РРЛ для организации зоновой связи. Эти линии имеют протяженность до 600…1400 км. Здесь применяют РРС средней емкости, которые в большинстве случаев рассчитаны на передачу телевизионных сигналов и сигналов радиовещания. Часто эти линии являются многоствольными и ответвляются от магистральных РРЛ.

. Использование РРЛ в местной (районной и городской) сети связи. Здесь в основном применяют РРЛ малой емкости.

. Обеспечение с помощью многоканальных РРЛ служебной связью железнодорожного транспорта, газопроводов, нефтепроводов, линий энергоснабжения и других систем, охватывающих большую территорию.

. Обеспечение подвижной связи, используемой в случае ремонта или модернизации стационарных РРЛ и кабельных линий связи (КЛС), а также для других целей.

Классификация РРЛ. Радиорелейные линии прямой видимости можно классифицировать по различным признакам и характеристикам [6].
