Основные виды манипуляции, применяемые в ЦРРЛ

Модуляция несущего колебания цифровым сигналом называется манипуляцией. От выбора вида манипуляции при заданной пропускной способности ЦРРЛ зависят такие важные характеристики ЦРРЛ, как полоса пропускания, восприимчивость к искажениям различного вида, стоимость аппаратуры и другие. В зависимости от назначения ЦРРЛ в них могут применяться различные разновидности фазовой, частотной, амплитудной манипуляции [1].

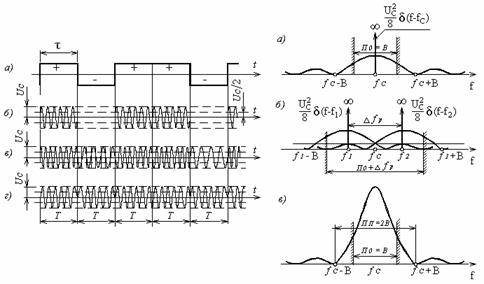

Различают двухуровневые и многоуровневые виды дискретной манипуляции. Так при двухуровневой АМ (ДАМ) амплитуда напряжения несущей частоты передатчика может принимать только два дискретных значения, например Uс и 0, как это показано на рисунке 2.2.1,б для случая передачи двоичного цифрового сигнала (рисунок 2.2.1,а). Таким же образом различают двухчастотные и многочастотные виды дискретной манипуляции. При двухчастотной ЧМ (ДЧМ) (иногда также называемой двухпозиционной ЧМ) амплитуда несущей постоянна, а частота может принимать только два дискретных значения, например f1 и f2 (рисунок 2.2.1,в). Соответственно и при дискретной фазовой модуляции различают двухфазную манипуляцию (ДФМ) (рисунок 2.2.1,г) и многофазные виды манипуляции. Многоуровневые, многочастотные и многофазные виды манипуляции используются либо для увеличения пропускной способности цифровых радиоканалов без расширения полосы пропускания аппаратуры, либо для передачи цифровой информации, использующей коды с многозначными символами (mс>2), например, третичные, четвертичные или другие коды [7.1].

Перейдем к рассмотрению энергетических спектров.

ВЧ сигнал с ДАМ (рисунок 2.2.1,б) при передаче некоррелированных положительных и отрицательных посылок с равной вероятностью и при длительности модулирующего цифрового сообщения τ = Т (рисунок 2.2.1,а), имеет энергетический спектр, показанный на рисунке 2.2.2,а, на котором В = 1/Т - скорость манипуляции в бодах. Этот спектр характеризуется наличием дискретной составляющей (дельта-функция на рисунке 2.2.2,а) с частотой равной частоте несущей fс, и с мощностью пропорциональной (среднее значение амплитуды напряжения ВЧ сигнала равно Uс/2). Других дискретных составляющих в спектре нет (предполагается, что корреляция между передаваемыми символами равна нулю).

Если вычесть из сигнала с ДАМ (рисунок 2.2.1, б) с амплитудой Uc напряжение несущей частоты с амплитудой Uc/2, то получим ВЧ сигнал, аналогичный показанному на рисунке 2.2.1, г, но с амплитудой U0/2, что соответствует сигналу с ДФМ. Полученный таким образом ВЧ сигнал с ДФМ имеет спектр, равный непрерывной части спектра рисунок 2.2.2,а. Увеличение в 2 раза амплитуды полученного ВЧ сигнала до значения Uc, показанного на рисунке 2.2.1, г, приводит к увеличению его мощности, а следовательно и плотности его энергетического спектра в 4 раза (рисунок 2.2.2,в). Сравнение рисунков 2.2.2,а и 2.2.2,в показывает, что при ДФМ вся мощность передатчика распределена по непрерывной части спектра, которая содержит полезную информацию и не расходуется на излучение несущей. Этим в основном и объясняется значительно большая помехоустойчивость сигналов с ДФМ, чем сигналов с ДАМ.
