Поверочный расчет каскадов станции

Электрические схемы частотных модуляторов различаются главным образом связи варикапа с резонатором автогенератора. Наиболее просто реализуются схемы с емкостной связью, рисунок 22. Здесь автогенератор выполнен на полевом транзисторе 1VT1типа BF998 или его аналоге.

Варикап связан с колебательным контуром, образованный конденсаторами 1С11; 1С2 и индуктивностью 1L1 с помощью связи 1С3. Перестройка частоты производится варикапом 1VД1, на который поступает напряжение ФАПЧ от синтезатора через вывод Z разъема Х1.

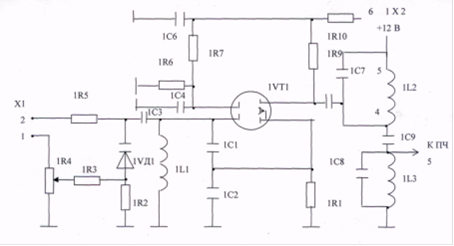

Рисунок 22 - Электрическая схема генератора-модулятора

Таблица 3

Перечень компонентов электрической схемы генератора-модулятора

Схемное обозначение

Тип компонента

Количество

1VT1

Транзистор BF998

1

1VD1

Варикап КВ132А

1

Конденсаторы

1C1

К10-17-16-М47-27 пФ

1

1C2

К10-17-26-М47-51 пФ

1

1C3

К10-17-26-М47-43 пФ

1

1C4

К10-17-26-М47-1000 пФ

1

1C5

К150-17-26-М47-3 пФ

1

1C6

К10-17-26-Н90-0,1 мкФ

1

1R1

С2-33Н-0,25-150 Ом ±5%

1

1R2

С2-33Н-0,25-1 кОм ±5%

1

1R3

С2-33Н-0,25-250 кОм ±5%

1

1R4

СП5-3В-1ВТ-10 кОм±5%

1

1R5

С2-33Н-0,25-10 кОм ±5%

1

1R6, 1R7

С2-33Н-0,25-100 кОм ±5%

2

1R8

С2-33Н-0,25-100 кОм ±5%

1

1R9

С2-33Н-0,25-150 кОм ±5%

1

R10

С2-33Н-0,25-100 кОм ±5%

1
