Последовательный приемопередатчик (DUART)

DUART - асинхронный приемопередатчик, который позволяет взаимодействовать (обмениваться данными) с внешними устройствами в последовательном формате, т.е. за один такт передается один бит и так последовательно. Доступ к DUART осуществляется при помощи адреса и соответствующих сигналов.

Микросхема МС 68681 (Dual Universal Asynchronous Receiver/Transmitter - DUART) включает в себя:

– сдвоенный асинхронный последовательный приёмопередатчик;

– многофункциональный 6 - разрядный входной порт;

– многофункциональный 8 - разрядный выходной порт;

– многофункциональный 16 - разрядный программируемый таймер / счётчик;

– устройство управления режимами работы;

– логику управления прерываниями.

Блок DUART, в соответствии с рассматриваемым примером, состоит из двух МС68681. Ниже описаны назначения выводов МС68681 и их соединения с выводами МП и ША и ШД. Через выводы D7…D0 осуществляется двунапрвленный обмен данными с МП в параллельном формате одноименными линиями ШД. На входы RS4…RS1, которые соединяются соответственно с линиями A4…A1 ША, поступает от МП код выбора регистра, задействованого при программировании МС68681 или при обмене данными между МП и DUART. Входы управляющих сигналов , соединяются с соответствующими выводами МП.

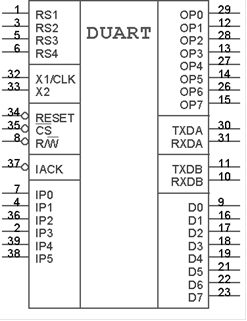

Рисунок 2.6 - Схема DUART

Вход соединяется с соответствующим выходом BACK. Через вывод TXDA или TXDB осуществляется передача данных к ВУ в последовательном формате, а через вывод RХDA или RХDB - соответственно прием данных.

Таблица 2.4 - Назначение выводов микросхемы МС 68681

Наименование вывода

Функциональное назначение вывода

Примечание

X1/CLK

Вход подключения внешнего генератора или кварцевого резонатора.

При использовании кварцевого резонатора вход подключается через конденсатор ёмкостью 10-15 pF на корпус.

Х2

Вход подключения второго вывода кварцевого резонатора.

При использовании кварцевого резонатора вход подключается через конденсатор ёмкостью до 5 pF на корпус, при использовании внешнего генератора вывод подключается к корпусу.

DTACK

Подтверждение передачи данных.

-

R/W

Чтение / Запись.

-

CS

Выбор микросхемы.

-

RESET

Сброс.

-

RS4-RS1

Выбор внутреннего регистра, порта или команды.

-
