Расчет размеров элементов печатного рисунка

При конструировании печатных плат используются четыре главных критерия выбора: габаритный критерий, критерий плотности рисунка и толщины проводящего слоя, критерий числа слоев, критерий материала основания. Помимо главных критериев, должны учитываться вспомогательные, которые служат для проверки и уточнения, с несложной коррекцией конструкции, выбранных по главным критериям решений. К вспомогательным критериям относятся электрические ограничения по паразитным параметрам, тепловые ограничения, ограничения по массе, по трудоемкости изготовления, по безотказности, ремонтопригодности и др.

Выбор габаритов печатной платы (длина, ширина) связан с разбиением печатной платы на функционально законченные части. Размеры сторон печатных плат должны соответствовать ГОСТ10317-79, который предъявляет следующие требования к печатным платам:

· необходимо разрабатывать печатные платы простой прямоугольной формы с отношением сторон не более 3:1 и размерами любой стороны не более 470 мм.

· длину стороны печатной платы выбирают таким образом, чтобы она была кратной: 2,5 при длине до 100 мм; 5 при длине свыше 100 до 350 мм; 10 при длине свыше 350 мм.

Увеличение размеров печатной платы ведет к повышению погрешностей при их изготовлении. Отклонение от прямоугольной, наличие и вырезов увеличивают трудоемкость изготовления.

Коробление печатных плат происходит вследствие слоистой структуры основания, содержащего диэлектрические и проводящие слои, расширение которых при нагревании и сжатие при охлаждении различно. Чем больше длина платы, тем коробление значительнее, т.е. больше опасность обрыва проводников, замыкания, отрыва паяных контактов при температурных деформациях. Температурные деформации относятся к медленно действующим механическим деформациям. Динамические деформации в результате вибрационных и ударных перегрузок и линейных ускорений, передаваемых на печатную плату от объекта на котором установлено изделие, также уменьшается с уменьшением размера печатной платы.

Ухудшение теплоотвода из центра платы, протекающего по механизму теплопроводности, наблюдается с увеличением размеров печатной платы.

С учетом выше изложенных соображений, была произведена компоновка схемы, в результате которой определено, что оптимальными размерами печатной платы устройства являются: длина 120 мм и ширина 60 мм.

Учитывая требование ГОСТ 10317-79 определяющего кратность сторон, принимаем следующие размеры сторон печатной платы устройства: длина 120 мм и ширина 60 мм.

Габаритный критерий тесно связан с той плотностью, с которой может быть выполнен рисунок. В таблице 2.1. приведены параметры трех классов плотности рисунка определенных ГОСТ23751-86.

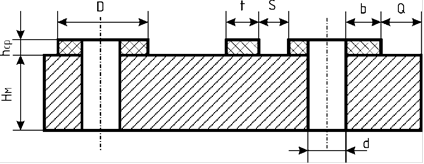

Основные геометрические параметры элементов печатного рисунка изображены на рис.4.

Рисунок 4 - Основные геометрические параметры элементов печатного рисунка

Нп - толщина печатной платы; Нм - толщина материала основания печатной платы; hф - толщина фольги; b - гарантийный поясок; D - диаметр контактной площадки; d - диаметр отверстия; S - расстояние между краями соседних элементов проводящего рисунка; t --ширина печатного проводника; Q - ширина от края печатной платы, выреза, паза до элементов проводящего рисунка.

Шириной печатного проводника называется поперечный размер проводника на любом участке в плоскости основания (неровности края во внимание не принимаются). Расстоянием между проводниками называют расстояние между краями соседних проводников на одном слое печатной платы.

Перейти на страницу: 1 2
