Неисправности системы управления частоты двигателя

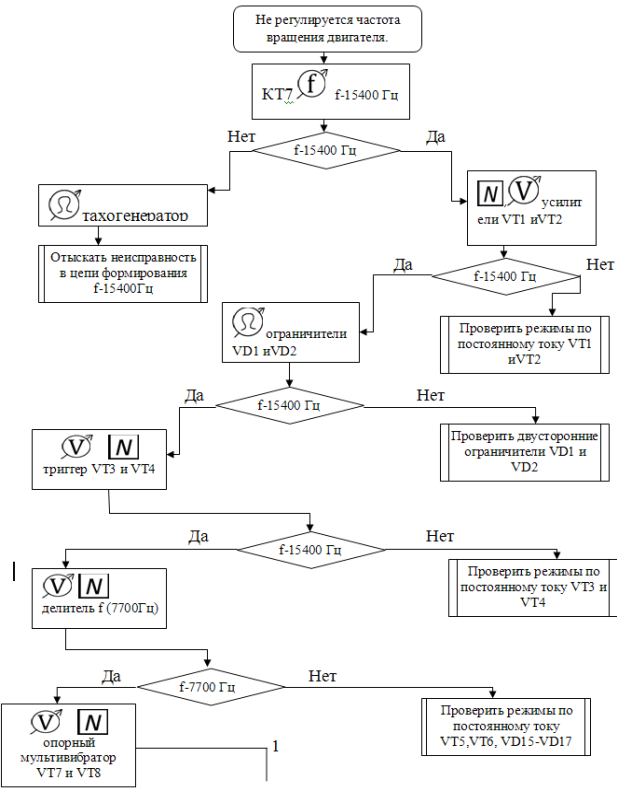

Рисунок 21 - Первая часть алгоритма поиска неисправности частотного канала

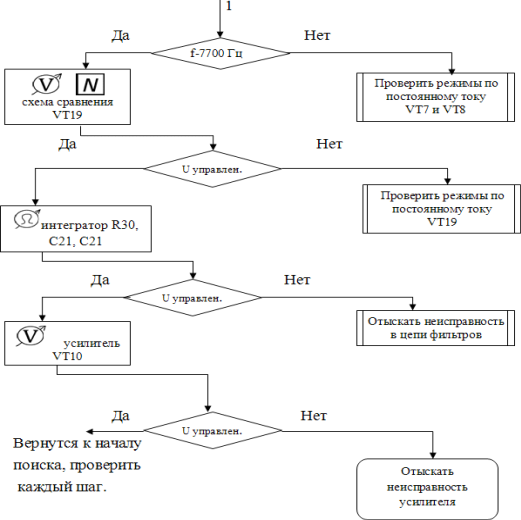

Рисунок 22 - Вторая часть алгоритма поиска неисправности частотного канала
Неисправности системы управления фазы двигателя

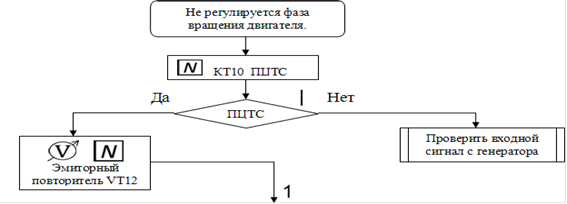

Рисунок 23 - Первая часть алгоритма поиска неисправности фазового канала

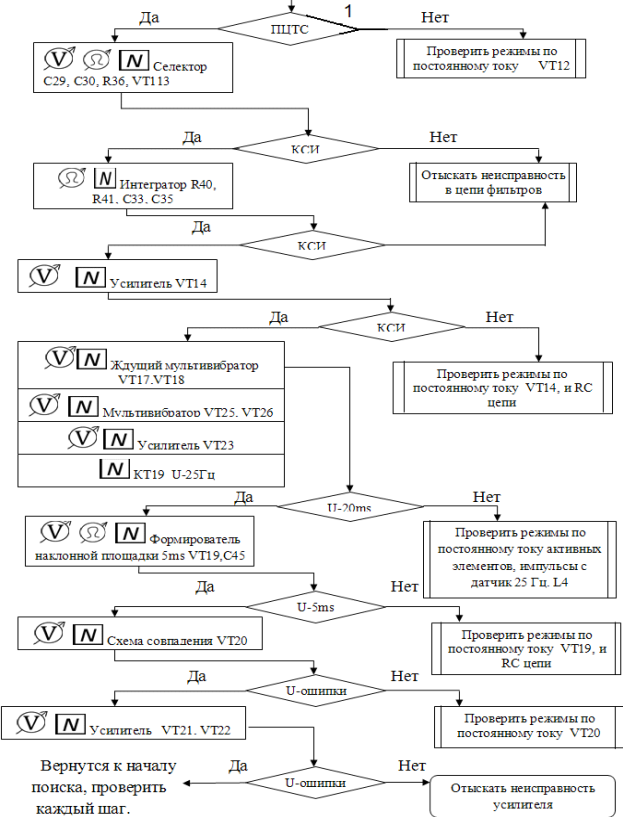

Рисунок 24 - Вторая часть алгоритма поиска неисправности фазового канала
