Измерительные приборы и инструменты

Таблица 1 Приборы и инструменты для настройки и регулировки номер название таблицы

Процесс	Приборы	Инструменты
Измерение	Частотомер Ч3-32, Осциллограф С1-49 СТ-67, Генератор ГЗ-33, Мультиметр М890G	Паяльник 36 В, 50 Вт Пинцет 100 мм Скальпель Бокорезы Отвертка 7810-0313
Настройка и регулировка	Частотомер Ч3-32, Осциллограф С1-49 СТ-67, Генератор ГЗ-33, Мультиметр М890GСекундомер двух-стрелочный С-1-2а ГОСТ	Паяльник 36 В, 50 Вт Пинцет 100 мм Скальпель Бокорезы Круглогубцы Отвертка 7810-0313

Осциллограф - применяется для наблюдения сигналов сложной формы и определения их частоты, амплитуды, длительности и других параметров.

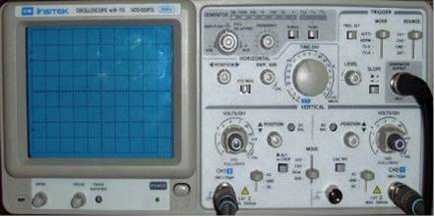

Рисунок 26 - Осциллограф COS - 620FG

Генератор видеосигнала - применяются для подачи на вход проверяемой или настраиваемой аппаратуры видеосигналов необходимой формы.

Рисунок 27 - Генератор видеосигнала

Мультиметр - используют для измерения токов и напряжений, а также для проверки исправности элементов конструкции, т.е. радиодеталей.

Рисунок 28 - Мультиметр М890G

Частотомер - применяют для измерения частоты вращения двигателя БВГ.

Рисунок 29 Частотомер

Паяльник - применяют для пайки радиоэлементов, т.е. удаление неисправных и замена их на исправные.

Отвертки - служат для разборки и сбора аппаратуры, а также для подстройки подстрочных резисторов и конденсаторов, а также сердечников катушек индуктивности.

Бокорезы - для обработки проводов и для удаления лишних кусков ножек радиодеталей.

Пинцет - служит для обработки выводов.

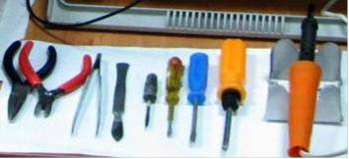

Рисунок 30 - Монтажные инструменты
