Оболочка пользователя вырезного проволочного станка AC Classic V2 AGIEVISION

. Режим конфигурации (Configuration mode).

В управляющем режиме можно просматривать и модифицировать определенные в проектной программе данные при помощи клавиатуры и дисплея.

В режиме конфигурации консоль оператора программируется при помощи персонального компьютера для работы с требуемым типом консоли.

После включения питания консоль оператора автоматически входит в управляющий режим, если ранее была загружена проектная программа. Если программа отсутствует, консоль входит в режим конфигурации. На экране появляется строка «Configuration mode», и для перехода в управляющий режим в терминал необходимо загрузить проектную программу.

Чаще всего для перемещения по экрану применяется устройство-указатель - мышь.

После инициализации станка система выводит на экран страницу «Подготовка рабочей зоны» (рисунок 1.5).представлена на экране в виде трёх самостоятельных окон: левого, правого и нижнего горизонтального.

Такое разделение экрана позволяет оператору охватить единым взглядом сразу всю информацию о выполняемых на станке действиях.

В многозадачном режиме можно выполнять одновременно различные действия, например во время эрозионной обработки одной заготовки можно выполнять редактирование другой операции.

Многооконная организация экрана AGIEVISION позволяет помимо отображения выполняемых действий одновременно выполнять несколько задач, т.е. обеспечивает работу в многозадачном режиме.

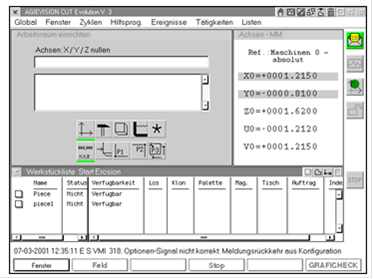

Рисунок 1.5 - Основное окно «AGIEVISION»

Перейти на страницу: 1 2
