Основные элементы экрана

В этой строке в верхней части экрана даны имя и номер версии программного обеспечения для управления станком. Справа в строке заголовка находятся пиктограммы (иконки) выбора режимов обработки. Это графические символы на экране, обозначающие основные режимы обработки.

С помощью этих пиктограмм можно просто и быстро скомпоновать окна, необходимые для выполнения основных режимов работы, таких как: «Подготовка рабочей зоны», «Выполнение заготовки», «Описание заготовки», «Управление файлами» и «Графический контроль» и «Easyrun». Для того чтобы составить окна для основных режимов обработки, необходимо щёлкнуть по соответствующей пиктограмме 1 раз левой клавишей мыши.

Пиктограмма «Ручной режим обработки», (Manual)

с помощью данной пиктограммы производится выбор трёх окон для «Подготовки рабочей зоны».

Пиктограмма «Эрозия», с помощью данной пиктограммы производится выбор трёх окон для «Выполнения заготовки».

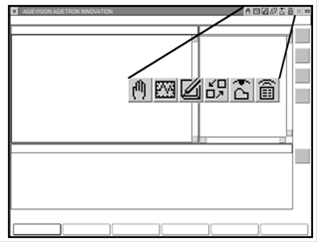

Рисунок 1.6 - Пиктограммы основного управления «AGIEVISION»

Пиктограмма «Описание» , с помощью данной пиктограммы производится выбор трёх окон для «Редактирования заготовки» («Pieceditor»).

Пиктограмма «Обмен данными», с помощью данной пиктограммы производится выбор трёх окон для «Управления файлами».

Динамические пиктограммы при выполнении какой-либо работы или команды связаны с важнейшими окнами: в зависимости от состояния заданных для них действий эти пиктограммы могут изменять свой символ или цвет.

Изменение активных (динамических) пиктограмм зависит от процесса обработки.
