Разработка структурной схемы автоматизированной системы управления
Цель - управление и диагностика параметров электроэрозионного станка и процесса в целом. Для этого необходимо проанализировать принцип работы по имеющейся технической документации и создать автоматизированную систему согласно полученным данным.
Конфигурация системы - связь между удаленным контроллером, консолью оператора осуществляется с использованием интерфейсов поставляемых совместно со станком. Наличие интерфейса должно дополнительно настраиваться в системе управления станка и также в удаленном контроллере.

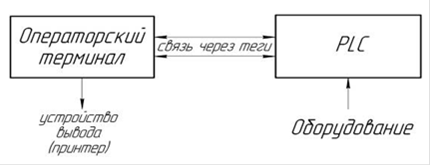

Рисунок 2.1 - Структурная схема управления
Выбор структурной схемы управления, заключается в выборе значений процесса и состояний оборудования которые необходимо контролировать и которыми необходимо управлять, а также отображать на консоли оператора, и какие типы объектов понадобится для этого сконфигурировать.
