Описание объекта автоматизации

Объектом модернизации является электронная проходная, состоящая из электромеханического турникеты типа «трипод» (Рис. 1) и ограждающих планок. С обоих сторон турникета установлены считыватели для регистрации и контроля работников предприятия.

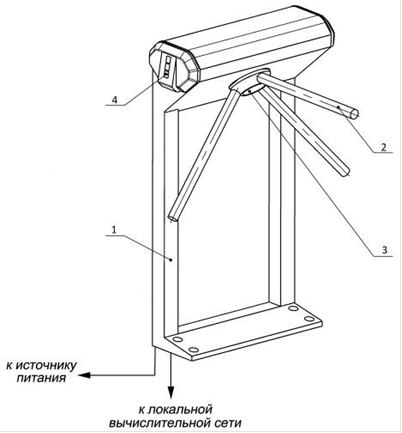

Рисунок 1.1 - Электронная проходная (электромеханический турникет)

- Стойка; 2 - Планка преграждающая; 3 - Вращающий элемент; 4 - Зона работы считывателя, световая индикация

Считыватель работает на основе без контакторных карт MifareProX, обеспечивают работу с идентификатором на расстоянии от 10 до 60 мм, при поднесении его параллельно плоскости считывателя.

Для бесконтактного считывания идентификационного кода с карты доступа считыватель proximity карт использует радиочастотную технологию идентификации (RFID - RadioFrequencyIDentificationTechnology) Proximity и работает на частоте 13,56 МГц.

Во включенном состоянии считыватель излучает электромагнитное полеcчастотой 13,56 МГц. Карточка, оказываясь в этом поле, активизируется и начинает передавать индивидуальный кодированный сигнал, принимаемый считывателем. Считыватель преобразует этот сигнал в кодированную последовательность импульсов и через интерфейс RS-485 по кабелю пересылает их в контроллер, который определяет, какое действие необходимо выполнить в ответ на предъявление карточки. Результат действия контролера выводится на светодиодную индикацию (разрешение, запрет на проход).
