Проектирование функциональной схемы входных узлов

Входными узлами системы управления являются контрольно-измерительные приборы (датчики) и пульт управления автоматическим освещением.

Рассмотрим подключение магнито-чувствительного датчика угла поворота преграждающих планок турникета. Схема подключения датчика KMZ41к микроконтроллеру изображена на рисунке 3.1.

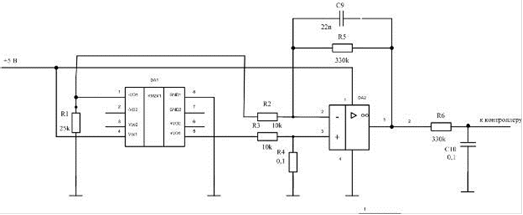

Рисунок 3.1 - Схема подключения магнито-чувствительногодатчика угла поворота к микроконтроллеру

Схема подключениясчитывателя PR-PO3Eк микроконтроллеру изображена на рисунке 3.2.

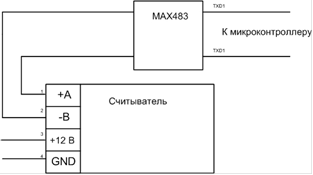

Рисунок 3.2 - Схема подключения считывателя PR-PO3Eк микроконтроллеру
