Пояснительную записку данного курсового проекта можно рассматривать как конструкторский документ, на основании которого можно изготовить трехточечный термометр и его систему управления.

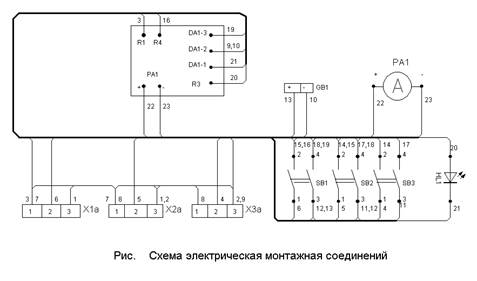

Пояснительная записка содержит описание работы электрической схемы термометра, печатную плату, электрическую монтажную схему; приводятся новейшие сведения по изготовлению единичных печатных плат, необходимые данные по настройке изделия. В разделе техники безопасности рассмотрены вопросы воздействия электрического тока на организм человека.
Пояснительная записка может являться учебным пособием при изучении соответствующих разделов дисциплины «Монтаж, наладка и эксплуатация САУ».
Приложения

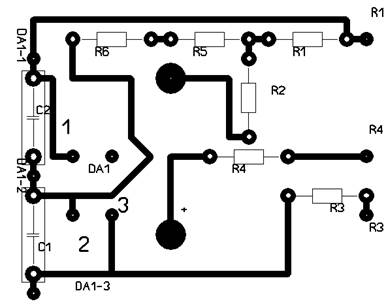

Рис.1.4 Схема печатной платы с расположением элементов (вид со стороны деталей)
