Стандартные датчики тока и напряжения

Интегральные коммутаторы выпускаются в стандартных корпусах для микросхем и содержат встроенные схемы управления, работающие как от уровня ТТЛ (5В), так и от уровня КМОП (+3 ÷ +5 В). Они могут коммутировать как аналоговые, так и цифровые сигналы, обладают свойством двунаправленности. Отдельные типы коммутаторов содержат встроенные дешифраторы, что позволяет выполнять им функции мультиплексоров и демультиплексоров.

С точки зрения схемотехники коммутаторы выполняются в виде:

1. независимых ключей;

2. переключателей (несколько входов на один выход и наоборот).

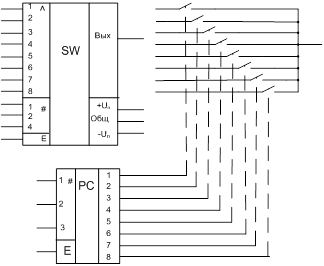

Схема К590КН6 выполняет функцию мультиплексор демультиплексор, имеет структуру 8 × 1 (1×8).

Рисунок 65 - Схема К590КН6.

При Е=0 все ключи закрыты при любой комбинации двоичного кода управления.

Существует аналоговая схема К591КН1, аналог КН6, только 16 × 1.

Параметры микросхемы:

Технология КМОП

Число каналов 8

Напряжение питания ± 15 В

Напряжение управления U 1у ≥ 4÷16 В

U0у ≤ 8 В

Номинальное напряжение ± 15 В

Номинальный ток 20 мА

Сопротивление открытия 300 Ом

Время переключения 0,3 мкс

К590КН3 имеет структуру 2 (4×1):

Рисунок 66 - Схема К590КН3.

К590КН2 имеет 4 независимых ключа:

Рисунок 67 - Схема К590КН2.

Перейти на страницу: 1 2
