Схемы активных фильтров

После вычисления по этой формуле получили следующие ограничения для С2:

С2 = 0,000249 мкФ = 0,249 нФ

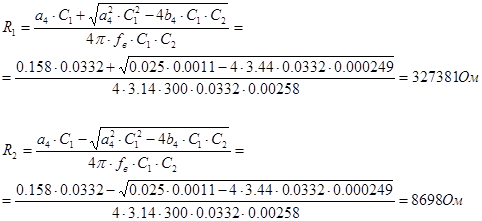

3) Рассчитываем номиналы для R1 и R2

Получаем значения:

Для третьего звена R1 = 328 кОм R2 = 8,66 кОм(Ряд Е192)

Для каждого из звеньев выбираем операционный усилитель К140УД6А со следующими характеристиками:

Коэффициент усиления К, В/мВ70

Напряжение смещения нуля , мВ5

Дрейф напряжения смещения , мкВ/20

Входные токи , нА30

Разность входных токов ,нА10

Дрейф разности входных токов 0,1

Частота единичного усиления ,МГц1

Скорость нарастания входного напряжения ,В/мкс2,5

Коэффициент ослабления синфазного сигнала ,дБ80

Входное сопротивление , МГОм2

Максимальный выходной ток , мА25

Потребляемый ток , мА2,8

Максимальное выходное напряжение , В12

Перейти на страницу: 1 2 3
