Назначение и конструкция электродинамического громкоговорителя

Громкоговорителем называется электроакустический преобразователь, превращающий электрические колебания в механические, которые излучаются в окружающую среду в виде акустических волн.

Термин "громкоговоритель" часто употребляют в отношении как к самому электроакустическому преобразователю (называемому часто головкой громкоговорителя), так и ко всему громкоговорящему устройству (или акустической системе), которое может содержать несколько головок громкоговорителей, а также и другие электрические и акустические элементы.

Громкоговорящее устройство (акустическая система) представляет собой оконечное и наиболее слабое звено в канале передачи сигналов звукового вещания (ЗВ), в конечном итоге определяющее качество звучания. Его технические параметры должны соответствовать характеристикам канала ЗВ. Этому требованию довольно трудно удовлетворить из-за следующих причин:

) громкоговоритель работает в относительно широкой полосе частот, в которой отношение граничных частот достигает 1000, а длина акустической волны изменяется примерно от 17 м до 17 мм;

) часто от громкоговорителя требуется эффективная работа в экстремальных условиях; например, в низкочастотном громкоговорителе большой мощности амплитуда смещения диффузора должна быть точно пропорциональна мгновенному значению электрического сигнала даже при величинах смещений, достигающих 1 см. Кроме того температура звуковой катушки может превышать 200°С;

) искажения, вносимые громкоговорителями, должны быть достаточно малыми, в идеале они должны стремиться к величинам, лежащим ниже порогов их слуховой заметности.

Конструирование громкоговорителей является весьма сложной технической задачей. Удовлетворить всем предъявляемым к ним техническим требованиям возможно только при специализации громкоговорителей и оптимизации их схемы и конструкции.

В большинстве современных акустических систем (более 90%) это преобразование осуществляется при помощи электродинамических головок, принцип действия которых основан на взаимодействии магнитного поля постоянного магнита с проводом звуковой катушки.

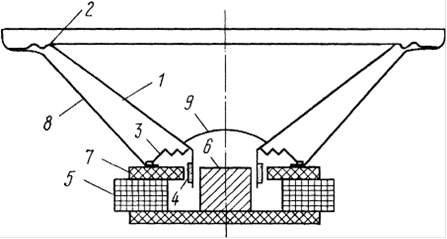

Электродинамический громкоговоритель состоит из магнитной цепи 5, 6, 7, в рабочем зазоре которой находится обмотка звуковой катушки 4, и подвижной системы 1, 2, 3, 9, которую составляет диффузор 1 вместе со звуковой катушкой 4 и подвесами в виде гофрированного воротника 2 и центрирующей шайбы 3. Магнитная цепь и подвижная система громкоговорителя соединены с жестким держателем 8 (см. Рис. 1).

Рис. 1. Основные элементы конструкции электродинамического громкоговорителя: 1-диффузор; 2-воротник; 3-центрующая шайба; 4-катушка; 5-магнит; 6-внутренний фланец; 7-внешний фланец; 8-держатель диффузора; 9-пылезащитный колпачок.
