Основные параметры громкоговорителей

Характеристика (диаграмма) направленности (см. Рис. 2) соответствии с рекомендацией МЭК 268-5 и ГОСТ 16122-88 определяется как зависимость уровня звукового давления от направления излучения звука на заданной частоте (или в заданной полосе частот). Характеристику направленности так же, как и АЧХ, измеряют в заглушенной камере. При этом либо измеряемый громкоговоритель вращается на поворотном устройстве, либо микрофон смещается на заданные значения углов от акустической оси громкоговорителя. В первом случае получается диаграмма направленности (ДН), во втором - семейство АЧХ, записанное под разными углами расположения микрофона относительно акустической оси громкоговорителя.

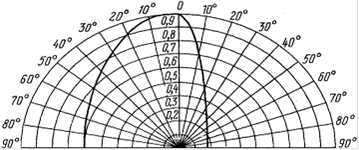

Рис. 2. Характеристики направленности звуковой колонки в вертикальной и горизонтальной плоскостях при F=1000Гц.

По измеренным значениям уровня звукового давления могут быть рассчитаны коэффициент направленности, коэффициент осевой концентрации и индекс осевой концентрации.

Коэффициент направленности:

Где pзв(θ) - звуковое давление, измеренное под углом в к акустической оси громкоговорителя; р3в (θ=0°) - звуковое давление на акустической оси;

Коэффициент осевой концентрации:

Ф = 2/∫2(θ)sin θ dθ

Где - коэффициент направленности; θ - угол точки измерения относительно оси.

Индекс осевой концентрации:

где: Ф - коэффициент осевой концентрации.

Следует отметить, что в студийной акустической аппаратуре значение индекса осевой концентрации нормируется. Он равен 3 .12 дБ в полосе частот 400 .8000 Гц.

В рекомендациях МЭК 581-7 характеристика направленности нормируется при измерениях АЧХ под углами ±(20 .30) градусов в горизонтальной плоскости и ±(5 . 10) градусов в вертикальной плоскости. При этом отклонения от АЧХ, измеренной на оси в диапазоне частот 250 .8000 Гц, не должны превышать ±4 дБ.

Акустическая мощность, излучаемая громкоговорителем (головкой громкоговорителя) в окружающее пространство, в соответствии с ГОСТ 16122-88 рассчитывается по измеренному звуковому давлению.

Коэффициент полезного действия (КПД) - это отношение излучаемой акустической мощности к подводимой электрической при измерениях на заданной частоте или в полосе частот. При усреднении значений КПД, измеренных на разных частотах в заданном диапазоне частот, может быть вычислен также средний КПД.

Электрические мощности. В отечественных стандартах нормируются две мощности: номинальная и паспортная.

Номинальная электрическая мощность определяется нормируемым коэффициентом гармоник. Обычно ее величину указывают в наименовании акустической системы, например 35АС-012 - номинальная мощность 35 Вт.

Паспортная электрическая мощность определяется тепловой и механической прочностью громкоговорителя.

Обычно ее величина выше номинальной мощности (например, для акустической системы типа 35АС-012 паспортная мощность составляет 90 Вт).

В рекомендациях МЭК используют следующие виды электрических мощностей:

• Характеристическая, при которой АС обеспечивает заданный уровень среднего звукового давления, равный 94 дБ на расстоянии 1 м;

• Паспортная, при которой АС может длительное время работать без механических и тепловых повреждений при подведении специального шумового сигнала (совпадает с паспортной мощностью, определенной в отечественных документах);

• Максимальная синусоидальная - мощность непрерывного синусоидального сигнала в заданном диапазоне частот, при которой АС может длительное время работать без механических и тепловых повреждений;

долговременная максимальная - мощность, которую выдерживает АС без механических и тепловых повреждений в течение 1 мин при таком же испытательном сигнале, как и при оценке паспортной мощности;

кратковременная максимальная - мощность, которую выдерживает АС при испытаниях на сигнале розового шума в течение 1 с. Испытания повторяются 60 раз с интервалом в 1 мин;

Перейти на страницу: 1 2 3
