Амплитудно-модулированный сигнал

модулятор амплитудный структурный электрический

Существуют три основные схемы модуляции: 1) амплитудная модуляция (AM); 2) угловая модуляция, подразделяющаяся на два очень похожих метода: частотную модуляцию (ЧМ) и фазовую модуляцию (ФМ); 3) импульсная модуляция (ИМ). Различные схемы модуляции совмещают два этих метода или более, образуя сложные системы связи. Телевидение, например, использует как AM, так и ЧМ для различных типов передаваемой информации. Импульсная модуляция совмещается с амплитудной, образуя импульсную амплитудную модуляцию (АИМ), и т.д. Не всегда возможно найти четко выраженные основания для использования того или иного метода модуляции. В некоторых случаях этот выбор предписывается законом (в США контроль осуществляет Федеральная комиссия по связи - ФКС). Необходимо строго придерживаться правил и инструкций независимо от того, какая схема модуляции используется.

Во всех методах модуляции несущей служат синусоидальные колебания угловой частоты wн, которые выражаются в виде

ен=Анsin(wнt+qн) (1а)

где Ан - амплитуда, а wнt+qн - мгновенная фаза (отметим, что wнt, так же как и qн, измеряется в градусах или радианах). Фазовый сдвиг qн введен для придания уравнению (la) большей общности. Аналогично модулирующий сигнал может быть представлен как

ем=Амsin(wмt+qм) (2a)

для AM, ЧМ и ФМ или в виде импульса в случае импульсной модуляции. Выражение wм может быть использовано для обозначения скорее полосы частот, чем единичной частоты. Например, мы будем рассматривать AM в радиовещании, где модулирующий сигнал состоит из полосы звуковых частот (20-16 000 Гц).

Амплитудная модуляция (AM)

С качественной стороны амплитудная модуляция (AM) может быть определена как изменение амплитуды несущей пропорционально амплитуде модулирующего сигнала (рис. 1, а). Для модулирующего сигнала болшой амплитуды

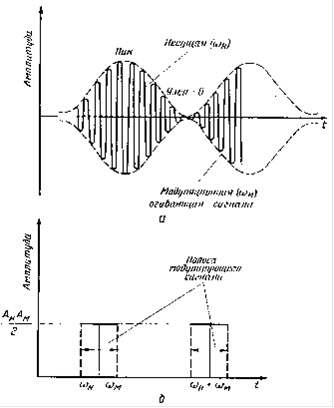

Рис. 1. Амплитудная модуляция (wм<<wн). а - форма сигнала; б - спектр частот.

соответствующая амплитуда модулируемой несущей должна быть большой и для малых значений Ам. Эта схема модуляции может быть осуществлена умножением двух сигналов: енем. Как будет видно из дальнейшего, это является особым случаем более общего метода модуляции. Для упрощения последующих математических преобразований видоизменим уравнения (la) и (2а), опустив произвольные фазы qн и qм:

ен=Анcos(wнt) (qн=p/2) (1б)

ем=Амcos(wмt) (qм=p/2) (2б)

Произведением этих двух выражений является:

ен ем=Анcos(wнt) ×Амcos(wмt) (3)

Уравнение (3) показывает, что амплитуда модулированной несущей будет изменяться от нуля (когда wмt = 900, cos(wмt)=0) до АнАм (когда wмt = 00, cos(wмt)=1). Член Амcos(wмt) × Ан является амплитудой модулированных колебаний и прямо зависит от мгновенного значения модулирующей синусоиды. Уравнение (3) может быть преобразовано к виду

(4а)

Это преобразование основано на тригонометрическом тождестве

(5)

Перейти на страницу: 1 2 3 4
