Определение передаточной функции цепи

где K(w)-амплитудно-частотная характеристика, w- круговая частота, рад/с.

По найденным аналитическим выражениям с использованием данных таблицы1.1 рассчитаем и построим график амплитудно-частотной характеристики цепи для двух значений коэффициента усиления операторного усилителя m=10 и m=100 (Рисунок 1.2).

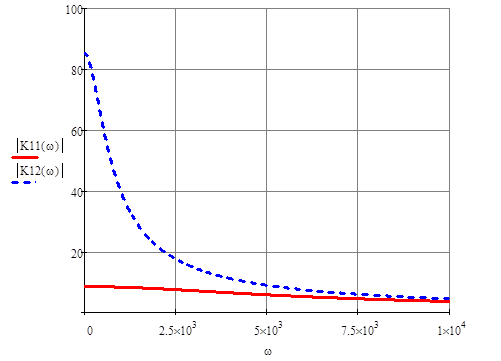

Рисунок 1.2 АЧХ цепи для μ=10 (сплошная линия) и μ=100 (пунктир)

Фазочастотная характеристика

Для нахождения аналитических выражений для ФЧХ коэффициента передачи цепи по напряжению, преобразуем формулу (1.8) к показательной форме записи и получим

По найденным аналитическим выражениям с использованием данных таблицы1.1 рассчитаем и построим график фазо-частотных характеристик цепи для двух значений коэффициента усиления операторного усилителя m=10 и m=100 (Рисунок 1.3).

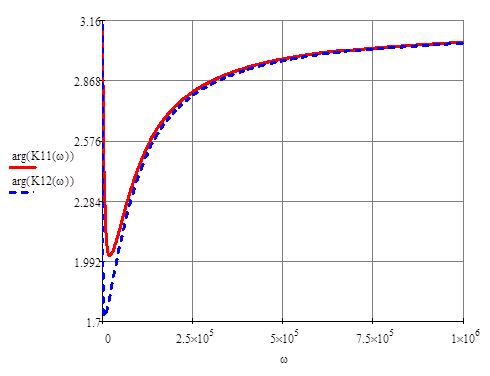

Рисунок 1.3 ФЧХ цепи для μ=10 (сплошная линия) и μ=100 (пунктир)
