Анализ схем построения приборов для испытания смесителей

дБ. Без учета дБ.

Из шести проанализированных паразитных каналов приема наиболее опасным является канал между испытуемым и опорным смесителями СВЧ через делитель сигнала гетеродина Д2 для промежуточной частоты этих смесителей.

Как было показано выше (8), (9), степень связи в значительной мере определяется величиной развязки между сигнальными выходами делителя Д2 на частоте .

Электрические характеристики делителей сигналов в основном определяются их электрической схемой построения и конструктивным исполнением этой схемы.

Из приведенного на рисунке 6 ориентированного графа видно, что для получения малых потерь преобразования в испытуемом смесителе необходимо, чтобы путь имел возможно меньшие потери, а с целью уменьшения величины сигнала на сигнальном входе смесителя величина пути должна быть возможно большей.

Следовательно, шестиполюсник, которым может быть представлен любой смеситель, принципиально должен быть невзаимным для частот и .

В двухканальных измерителях отношений опорный канал обычно стандартный, поэтому общую чувствительность такого измерительного приемника следует оценивать по величине чувствительности именно этого канала.

Чувствительность опорного канала определяется уровнем его собственных шумов на сопротивлении нагрузки первого УПЧ, из-за нелинейности их ФЧХ после второго преобразования частоты. Выше было показано, что при переменной первой ПЧ между первым смесителем СВЧ опорного канала и вторым смесителем первой ПЧ опорного канала нельзя включать УПЧ, из-за неидентичности нелинейностей их ФЧХ, поэтому он может быть включен только после второго смесителя ПЧ опорного канала. Именно по этой причине чувствительность всего опорного канала определяется уровнем мощности шумов на его входе. На основании этого тракт опорного канала определяет общую предельную чувствительность прибора в целом и может быть представлен структурной схемой, приведенной на рисунке 7, где эквивалентная ЭДС шума на входе смесителя СВЧ опорного канала, Rш - его шумовое сопротивление; 1 - смеситель СВЧ опорного канала с коэффициентом передачи К1 и собственной шумовой температурой ;

2 - гетеродин СВЧ - источник дополнительных шумов в смесителе 1, характеризуемой своей собственной шумовой температурой ; 3 - смеситель ПЧ опорного канала с коэффициентом передачи К2 и собственной шумовой температурой t2; 4 - гетеродин СВЧ - источник дополнительных шумов в смесителе 3, характеризуемой своей собственной шумовой температурой tr2; 5 - усилитель второй промежуточной частоты с коэффициентом передачи Купч и собственной шумовой температурой tym.

Полная мощность шума на сопротивлении нагрузки RH определяется известным выражением:

, (10)

где K1, K2 - потери преобразования смесителей 1 и 3;

Kyпч - коэффициент усиления УПЧ 5;

эквивалентные шумовые температуры смесителей 1 и 3;

эквивалентные шумовые температуры, характеризующие уровни шумов, вносимых в смесители от гетеродина СВЧ и первой ПЧ соответственно.

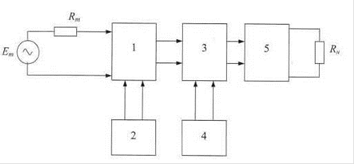

Рисунок 7 - Схема одного приемного канала индикатора отношений прибора

для расчета коэффициента шума

Исходя из реальных величин электрических характеристик макета прибора, можно принять их следующие значения:

дБ; дБ; дБ; дБ; Гц; Гц.

При вычислении суммы выражения (10) примем во внимание, что перемножение его коэффициентов, выраженных в дБ, должно быть заменено их сложением. С учетом этого получим:
