Нахождение амплитудного и фазового спектров входного сигнала

Амплитудный спектр входного сигнала есть модуль спектральной плотности. Согласно этому можно записать аналитическое выражение амплитудного спектра входного сигнала:

(2.2.1)

Амплитудный спектр сигнала - функция чётная, поэтому будем рассматривать график только в области положительных частот.

График амплитудного спектра представлен на рис. 2.2

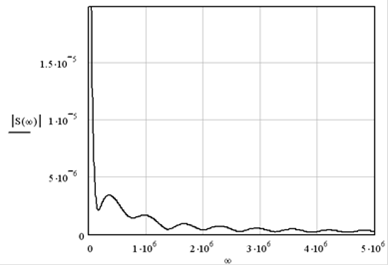

Рис 2.2 Амплитудный спектр входного сигнала

Фазовый спектр представляет собой аргумент спектральной плотности входного сигнала:

График фазового спектра представлен на рис. 2.3

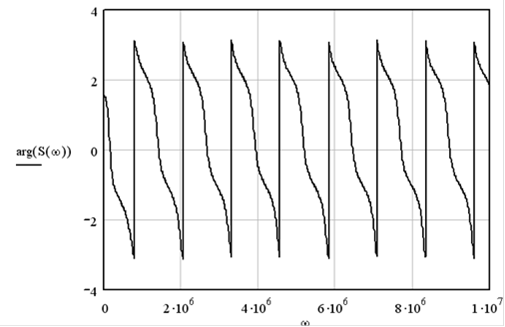

Рис 2.3 Фазовый спектр входного сигнала
