Амплитудно-частотная и фазочастотная характеристики

Модуль коэффициента передачи определяет АЧХ цепи, т.е. можно записать:

(3.2.1)

График АЧХ представлен на рис. 3.3:

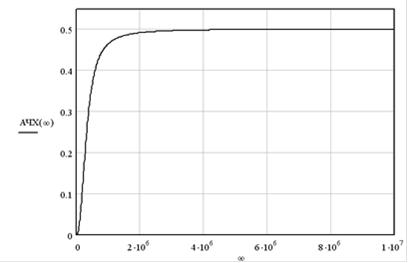

Рис 3.3 Амплитудно-частотная характеристика цепи.

Аргумент коэффициента передачи определяет фазочастотную характеристику цепи, т.е.

График ФЧХ представлен на рис. 3.4:

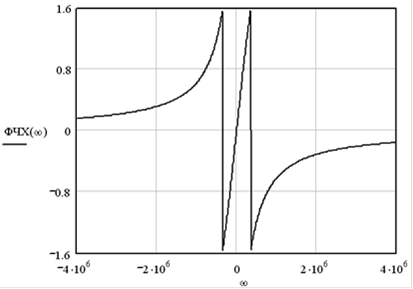

Рис 3.4 График ФЧХ для заданной цепи.
