Амплитудный спектр выходного сигнала есть модуль его спектральной плотности. Справедливо равенство:

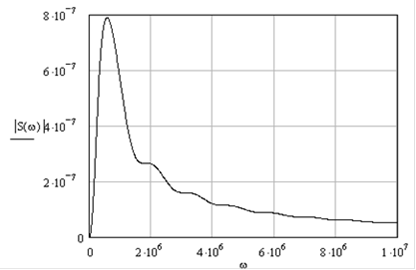

График амплитудного спектра выходного сигнала представлен на рис.5.1.
Рис 5.1 Амплитудный спектр выходного сигнала
Фазовый спектр выходного сигнала есть аргумент его спектральной плотности.

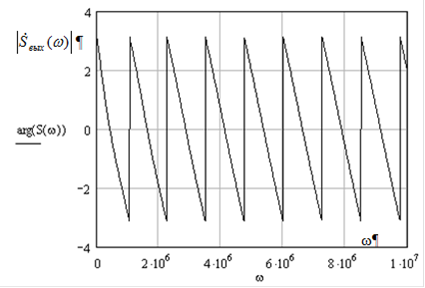

Фазовый спектр представлен на рисунке 5.2:
Рис 5.2 Фазовый спектр выходного сигнала
