Упрощенная структурная схема комплекса

Комплекс РЛДН - очень сложная система, которая требует строгого контроля и непременной проверки на работоспособность.

Сегодня многие предприятия работают над усовершенствованием комплекса. И разработанный ранее самолет А-50 на базе военного транспортного самолета Ил-76 с 2001 года поставляется в другие страны. Полным ходом идут разработки новых комплексов. В 2007 году был испытан новый самолет радиолокационного дозора и наведения "ЭИ".

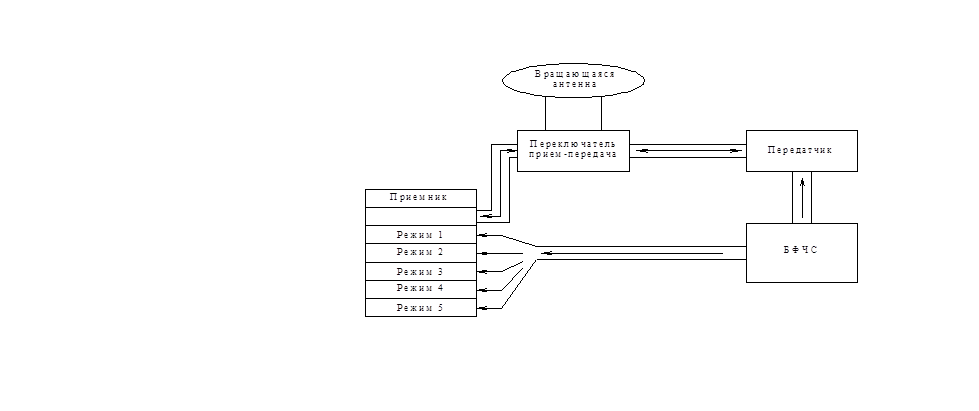

Если взглянуть на упрощенную схему радиолокационного комплекса на рис. 1.1, то можно увидеть, что БФЧС формирует сигналы, как для приемника, так и для передатчика.

Ознакомившись с назначением комплекса, мы смело можем сказать, что диапазон просматриваемых дальностей велик, поэтому радиопередающее устройство формирует радиоимпульсы различной длительности и разных мощностей.

Рис. 1.1«Упрощенная структурная схема»

Поскольку режимов работы несколько, то радиоприемное устройство содержит несколько каналов, служащих для приема сложных и простых излучаемых радиосигналов. В работе исследуется блок формирования сигналов вспомогательного гетеродина, который осуществляет преобразование частоты вверх, поэтому сигнал из цепи идет в передатчик.

Блок формирования частот и сигналов (БФЧС) предназначен для формирования в высокочастотном диапазоне сетки частот первого гетеродина и импульсного сигнала с ЛЧМ или фиксированной частоты, а также частоты второго гетеродина.

БФЧС состоит из следующих узлов:

опорный термостатированный кварцевый генератор с виброзащитой;

узел формирования сигнала;

узел формирования частоты первого гетеродина;

узел формирования частоты второго гетеродина;

узел управления, внешних интерфейсов, преобразователей и фильтров питания.

Исследуемый блок входит в состав узла формирования частоты второго гетеродина.
