Расчет анода

где - активная длина системы электродов, принятая простоты равной длине анода или катода, - расстояние между катодом и анодом.

- диаметр анода.

Исходя из рисунка 3 следует, что

По формулам приведенным выше можно рассчитать полную мощность рассеиваемую анодом двухэлектронной лампы:

Мощность равная , выделяется на участках анода, расположенных непосредственно против катода. Основная часть мощности излучения с катода так же попадает на эти участки. Поэтому, фактически вся мощность рассеивается эффективной поверхностью анода. Однако соседние участки анода отводят часть тепла за счет теплопроводности и реальная температура эффективной части анода будет меньше расчетной.

Для приблизительного учета доли мощности накала, нагревающей анод, а так же мощности, излучаемой наружу внутренней поверхностью анода можно воспользоваться формулой:

Где

- удельная мощность излучения, которую находим из рисунков 1 и 2.

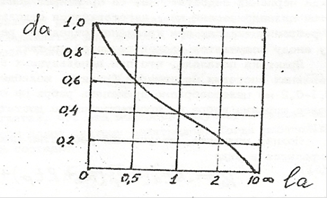

Рис. 4

где

Из рисунка 4 видно, что соответствует

Для плоских анодов введение равномерно и густо расположенных ребер, как показывают расчеты не увеличивает мощности излучаемой анодом. Если на каждой плоскости анода поместить по одному ребру или же ребра достаточно далеко стоят друг от друга, то можно к эффективной поверхности добавить еще обе боковые поверхности каждого ребра.

Перейти на страницу: 1 2
