Архитектура стандарта Fast Ethernet

На рис.1 показана структура уровней Fast Ethernet. Еще на стадии разработки стандарта 100Base-T комитет IEEE 802.3u определил, что не существует универсальной схемы кодирования сигнала, которая была бы идеальной для всех трех физических интерфейсов (TX, FX, T4). Если сравнивать со стандартом IEEE 802.3, то там функцию кодирования (манчестерский код) выполняет уровень физической сигнализации PLS (рис.1), который находится выше среданезависимого интерфейса AUI. В стандарт Fast Ethernet функции кодирования выполняет подуровень кодирования PCS, размещенный ниже среданезависимого интерфейса MII. В результате этого, каждый трансивер должен использовать свой собственный набор схем кодирования, наилучшим образом подходящий для соответствующего физического интерфейса, например набор 4B/5B и NRZI для интерфейса 100Base-FX.

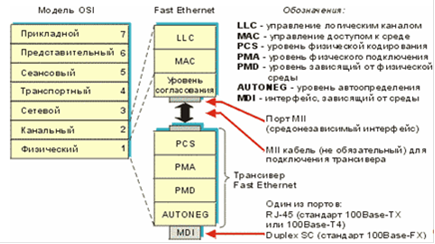

Рис.1. Структура уровней стандарта Fast Ethernet, MII интерфейс и трансивер Fast Ethernet
