Плоская электромагнитная волна, амплитудная часть которой описывается выражением падает на границу раздела двух сред воздух - земля (грунт) (рис.1.1.). В земле находиться подземная проволочная антенна с электрофизическими характеристиками e- относительная диэлектрическая проницаемость и проводимость s.

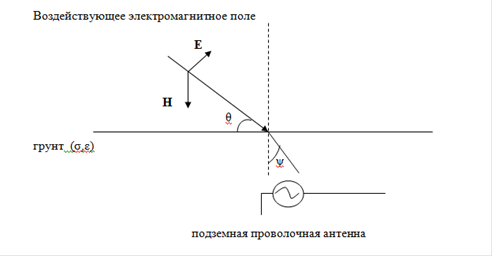

Рис. 1.1. Воздействие электромагнитного поля на подземную проволочную антенну
Для заданных характеристик воздействующего электромагнитного поля требуется найти напряжение в нагрузке антенны, находящейся в грунте на определенной глубине при известных электрофизических характеристик грунта.
Для этого задача разбивается на две подзадачи:
Первая задача заключается в том, что находятся характеристики электромагнитного поля в заданной точке расположения антенны.
Вторая задача по известной спектральной плотности электромагнитного поля в грунте найти ток и напряжение в нагрузке антенны на определенной глубине. Далее исследовать, как зависят ток и напряжение от электрофизических характеристик грунта и глубины нахождения антенны.
