Описание конструкции проектируемого изделия

Все детали проектируемого изделия размещаются на одной печатной плате. Исключение составляют лишь индикаторы, регулятор порога включения и кнопочные переключатели, разъемы для подключения нагрузки и термодатчика.

Печатная плата изготавливается из одностороннего фольгированного стеклотекстолита (позиция 2 рисунка 2.2). Отверстия под интегральные микросхемы, ОУ, резисторы, конденсаторы высверливаются диаметром 0,7 мм, под соединительные провода - 1,2 мм.

Травление платы проводится в растворе медного купороса.

Корпус прибора (позиция 10 рисунка 2.1) выполнен из ПВХ пластин цвета "малахит", который скреплен между собой клеем "Мастер - М". Разъемы для подключения нагрузки и терма датчика (позиция 4 рисунка 2.1) расположены на задней и боковой панели аппарата (позиция 5 рисунка 2.2). Для их крепления необходимо высверлить отверстия диаметром 30-35 мм. На передней панели высверливают отверстия диаметром, под регулятор порога включения (позиция 9 рисунка 2.1) 7 мм. Для кнопки включения (позиция 5 рисунка 2.1) высверливается отверстия диаметром 30-35 мм.

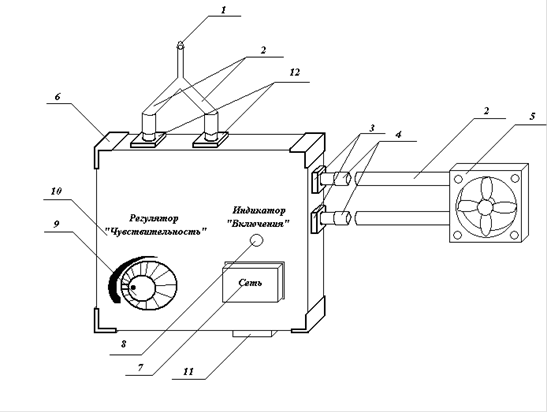

Рисунок 2.1 - общий вод изделия

Термодатчик

Провода

Гнездо подключения вентилятор

Штекер подключения вентилятор

Вентилятор

Уголок крепления

Кнопка "Сеть"

Индикатор "Включения"

Регулятор "Чувствительность"

Передняя панель прибора

11 Гнездо питания

Гнездо подключения термодатчика

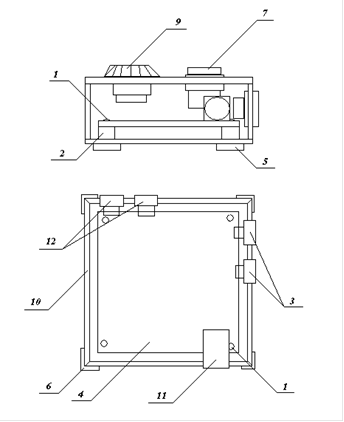

Рисунок 2.2 - конструкция прибора

Крепежный болт (крепит печатную плату к корпусу и ножки корпуса)

Крепежная втулка (прослойка между корпусам и печатной платой)

Гнездо подключения вентилятор

Печатная плата

Ножки прибора

Уголок крепления (скрепляет все стороны прибора)

Кнопка "Сеть"

Индикатор "Включения"

Регулятор "Чувствительность"

Корпус прибора

Гнездо питания

Гнездо "Термодатчик"
