Классификация ГПН со стабилизаторами тока

Как уже указывалось выше, принцип действия схем генераторов пилообразного напряжения заключается в использовании заряда или разряда конденсатора во время рабочего хода через стабилизатор тока. Учитывая принципиальную общность почти всех применяемых на практике схем генераторов, целесообразно рассматривать их как варианты одной и той же схемы. При этом они отличаются друг от друга, главным образом, лишь способом создания напряжения в цепи стабилизатора тока. Поэтому классификационному признаку различают следующие типы генераторов:

генераторы, в которых стабилизатор тока реализован в виде отдельного структурного элемента со специальным источником напряжения Ест.

генераторы, в которых источник напряжения Ест стабилизатора тока реализован в виде заряженного конденсатора. Необходимо отметить, что этот генератор по другому классификационному признаку часто относят к группе компенсационных устройств.

Идея построения таких устройств основана на том, что стабилизация зарядного (или разрядного) тока конденсатора С может быть достигнута, если последовательно с ним включить источник, напряжение которого изменяется по тому же закону, что и на конденсаторе С, но имеет обратную полярность. Роль такого источника напряжения выполняет усилитель. В зависимости от способа включения усилителя различают схемы с положительной и отрицательной обратной связью.

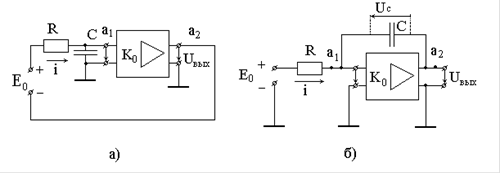

Рисунок 4

На рисунке 4, а показан вариант функциональной схемы компенсационного генератора с положительной обратной связью (ПОС): если коэффициент усиления усилителя К0=+1, то повышение потенциала в точке а1 при заряде конденсатора С компенсируется точно таким же повышением потенциала в точке а2, и зарядный ток i останется неизменным. Конечно, в практических схемах вследствие того, что коэффициент усиления К0 не остается в процессе работы постоянным и точно равным 1, а так же в результате нестабильности других параметров схем наблюдается определенное не постоянство тока i и большее или меньшее значение коэффициента нелинейности напряжения на конденсаторе и выходного напряжения uвых. Генератор, реализующий функциональную схему на рисунке 4, а, называют компенсационным генератором с ПОС.

Генераторы, в которых роль источника напряжения стабилизатора тока выполняет источник питания схемы. Такой генератор по другому классификационному признаку относится к компенсационным генераторам с ООС (отрицательной обратной связью); функциональная схема такого генератора показана на рисунке 4, б.

Если в этой схеме коэффициент усиления К0 бесконечно большой, то можно считать, что напряжение на выходе конечно при напряжении на входе усилителя, равном нулю: u=0 (т.е. uвых=uс), и зарядный ток i=E0/R постоянен.

Конечно, в реальных схемах К0≠∞, но при достаточно большом значении К0 изменение зарядного тока i по мере заряда конденсатора С мало и коэффициент нелинейности так же мал. Заметим, что в соответствии с функциональной схемой рисунок 4, б строятся интегрирующие операционные усилители, предназначенные для реализации математической операции интегрирования. Действительно, при достаточно большем коэффициенте усиления К0u≈0, |uвых|≈|uc|≈1/c, где i=E0/R, или в общем случае: i≈uвх (t) / (R), если вместо источника E0 действует источник изменяющегося напряжения uвх (t) и, следовательно, uвых (t) ≈1/RC.
