Обобщенная схема трехточечного автогенератора

а) б)

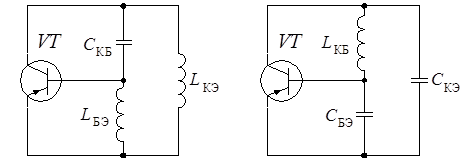

Рис. 3.9. Схемы трехточечных генераторов

Транзисторные автогенераторы чаще всего выполняются по схеме емкостной и реже - индуктивной трехточки. Сравнительный анализ стабильности частоты указанных схем АГ показывает, что лучшими характеристиками обладает схема емкостной трехточки. Преимущества этой схемы особенно проявляются на высоких частотах, где необходимо считаться с инерционными свойствами транзистора. В этом случае транзистор работает на настроенную нагрузку и, следовательно, отдает большую мощность, а частота генерируемых колебаний практически совпадает с собственной частотой контура, где его фазовая характеристика наиболее крута.

Наибольшее практическое применение получила схема Клаппа, в которой последовательно с контурной индуктивностью включается дополнительный конденсатор, который уменьшает коэффициент включения контура в коллекторную цепь и позволяет использовать контуры с высоким волновым сопротивлением и высокой добротностью.

В данной главе приведены базовые схемы режимов самовозбуждения.

Разобраны следующие схемы возбуждения: мягкий режим, жесткий режим и автоматическим смещением. Рассмотрены автогенераторы с трансформаторной обратной связью, на туннельном диоде и схема трехточки. Каждая схема имеет свои достоинства и недостатки. Появление новых схем обусловлено желанием улучшить те или иные свойства имеющихся схем. Например, желание получить возможность независимой регулировки частоты и амплитуды колебаний на всех более высоких частотах вместе с определенными конструктивными удобствами, получить более высокую стабильность частоты и т. д. Однако одновременного улучшения всех свойств, как правило, достичь не удается в силу их противоречивости, поэтому приходится отдавать предпочтение той или иной схеме в зависимости от условий применения.
