Описание производственного участка

Разработка и изготовление опытного образца регулятора будет выполняться в лаборатории. Разработка выполняется в два этапа: 1 этап - моделирование системы на ПК в специальном ПО; 2 этап - изготовление действующего макета и его испытание. Инженер - конструктор будет использовать два рабочих места, находящихся в одном помещении. Одно рабочее место оборудовано персональным компьютером, второе рабочее место оборудовано паяльной станцией (HAKKO 702B ), цифровым осциллографом (TDS3014B ), источником питания (Актаком ATH2031) и мультиметром (MASTECH MY62). Рабочее помещение (Рис 3.1) оборудовано кондиционером (KENTATSU) и рассчитано на работу 5 человек. Длинна помещения 9м, ширина 4м, высота 3.5м. В помещении есть одна входная дверь и одно окно, ориентированное на север.

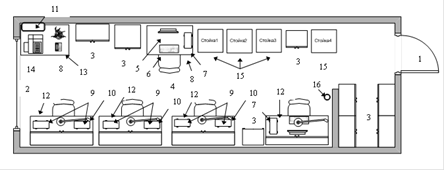

Рис. 3.1. Схема производственного помещения.

- дверь; 2 - окно; 3 - шкафы, сейфы, кассы для хранения оборудования, комплектующих и ЭРИ; 4 - офисный стул; 5 - ЖК монитор; 6 - клавиатура и мышь ПК; 7 - системный блок ПК; 8 - офисный стол; 9 - лабораторное оборудование (осциллограф, паяльная станция, измерительные приборы, источники питания); 10 - настольная бестеневая лампа VKG L51 с увеличивающей линзой; 11 - кондиционер KENTATSU; 12 - специальный монтажный стол VIKING; 13 - телефон; 14 - принтер; 15 - лабораторное оборудование (стойки с измерительными приборами, источниками питания, АСК, БИН).
