Исследование: структуры электромагнитного поля основной волны; зависимости режима работы волновода от вида его нагрузки; особенностей распространения электромагнитных волн в полом прямоугольном мета

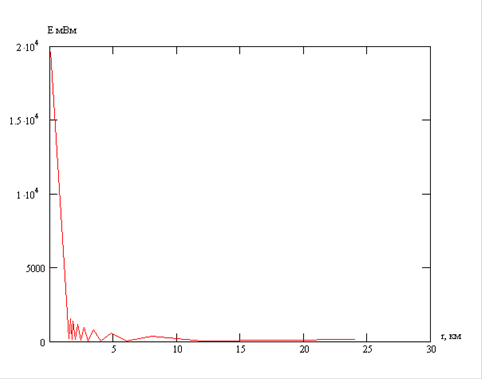

По полученным данным построим график зависимости Е(r):

Цилиндрический резонатор имеет диаметр D, длина 0,05 м, заполнен диэлектриком с относительной диэлектрической проницаемостью .

.Определить резонансную частоту колебания E.

.Определить резонансную частоту колебания H.

.Определить собственную добротность колебания E при значении поверхностного сопротивления R= 10 Ом

.Определить полосу пропускания резонатора на колебании E.

.Определить собственную добротность колебания H, R= 10Ом.

Дано: D=0,012м; =2; l=0,05м

Решение:

) Определим резонансную частоту колебания E010.

Резонансная частота f0 определяется по формуле

, (11.18) [1]

где - фазовая скорость волны

(3.39) , [1]

где с- скорость света 3*108 м/с,

- относительная магнитная проницаемость среды =1

;

- корень функции Бесселя для волны Е010 табл.9.4 [1];

a - радиус резонатора a= 0,006 м;

р - индекс, для волны Е010 р=0,

тогда f0 будет равна

) Определим резонансную частоту колебания H111.

Резонансная частота f0 определяется по формуле

, (11.18) [1]

где - корень функции Бесселя для волны Н111 табл.9.4 [1];

) Определим собственную добротность колебания E010 при значении поверхностного сопротивления Rs= 10 Ом.

Формула добротности для волны Е010

, (11.32) [4

4) Определим полосу пропускания резонатора на колебании E010.

Полоса пропускания П равна

[1] (стр.259)

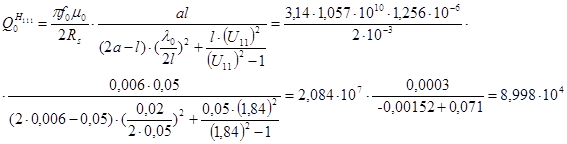

) Определим собственную добротность колебания H111, Rs= 10Ом.

Формула добротности для волны H111 равна

, (11.33) [4]

где - резонансная длина волны определяется

(3.40) [1]
