Определим амплитуду отраженной волны

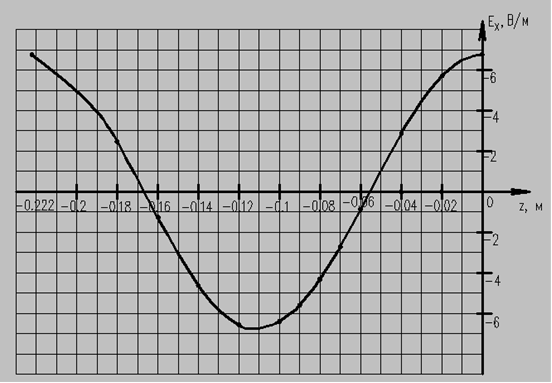

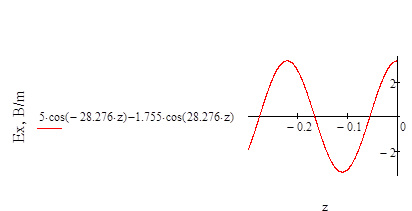

Рисунок 1 - Зависимость напряженности электрического поля в первой среде в интервале -
< z < 0
Рассчитаем и построим график зависимости напряженности электрического поля во второй среде в интервале 0 < z < 3, где
- глубина проникновения во вторую среду.
Глубина проникновения определяется
(7.3.6) [2]
Поле во второй среде определяется
(12) [5]
Вещественная часть
при t=0
Зависимость напряженности электрического поля во второй среде в интервале 0 < z < 3
, приведены в таблице 2 и на рисунке 2.
Таблица 2
|
Z |
0 |
0,05 |
0,1 |
0,15 |
0,2 |
0,25 |
0,3 |
0,35 |
0,39 |
|
Ех2 |
3,250 |
-2,158 |
1,328 |
-0,743 |
0,358 |
-0,124 |
-0,004 |
0,065 |
-0,158 |

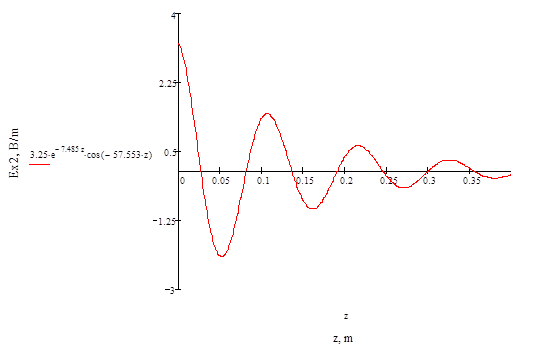

Рисунок 2 - Зависимость напряженности электрического поля во второй среде в интервале 0 < z < 3
