Печатные платы

Печатные платы - это составные части конструкции компьютеров и радиоэлектронной аппаратуры. Платы состоят из плоских проводников в виде участков металлизированного покрытия, размещенных на диэлектрической основе.

Основными видами печатных плат являются:

- односторонние печатные платы (ОПП) - с одной основой, на одной стороне которой выполняют проводящий рисунок ;

- двухсторонние печатные платы (ДПП) - с одной основой, на обеих сторонах которой выполняют проводящие рисунки;

- многослойные печатные платы (МПП) - состоят из чередующихся слоев изоляционного материала с проводящими рисунками на двух и более слоях (до 20) с необходимыми соединениями ;

- гибкие печатные платы (ГПП) - имеют гибкую основу, аналогичную ОПП и ДПП.

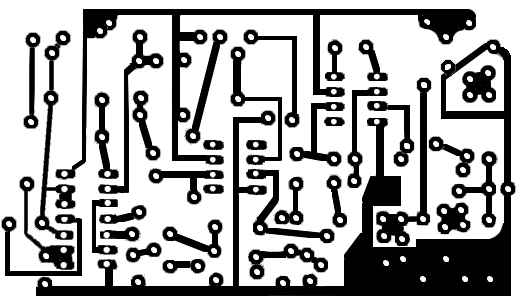

Рисунок 5 - Двухсторонняя печатная плата

Основные этапы проектирования печатной платы:

- выбор материалов и их входной контроль;

- обоснование способов механической обработки платы;

- выполнение чертежа платы;

- создание оригинала и фотошаблона;

- реализация химических и электрохимических технологических операций;

- сборка печатной платы.

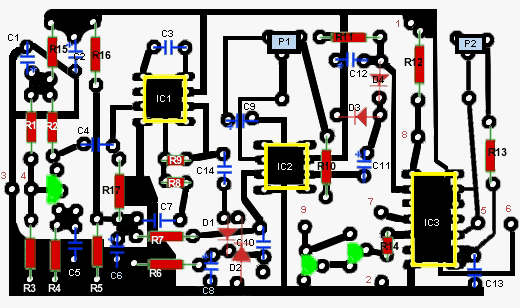

Рисунок 6 - Сборка печатной платы
