Выбор стабилизатора напряжения

Заданное напряжение питания составляет ±26 В при нестабильности ±25%. Таким образом на вход стабилизатора подаются напряжения /26В/±5,2В.

Общая нагрузка на стабилизатор составляет:

Таким требованиям удовлетворяет микросхемный двухканальный стабилизатор напряжения типа К142ЕН6, параметры которого приведены в табл. 7.

Таблица 7

Максимальное входное напряжение, В	±30
Минимальное падение напряжения на стабилизаторе, /В/	4
Выходное напряжение, В	±15
Максимальный ток нагрузки, А	0,2
Максимальная мощность рассеяния, Вт	4
Нестабильность выходного напряжения при изменении входного, %/В	0,002
Нестабильность выходного напряжения при изменении тока нагр., %	0,2

При заданных параметрах входного напряжения стабилизатор сохраняет работоспособность, то есть обеспечивает стабильное напряжение питания.

Максимальная мощность рассеяния меньше допустимого значения 4Вт. Этот стабилизатор полностью удовлетворяет заданным параметрам питающих напряжений и нагрузке. Схема включения стабилизатора приведена на рис. 12.

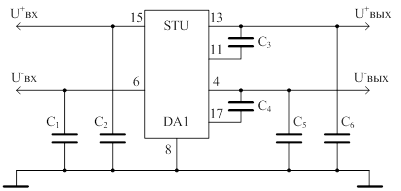

Рис. 12 - Схема включения стабилизатора

Номиналы конденсаторов взяты из справочника:
