База данных «Магазин бытовой техники»

Рассмотрим предметную область, связанную с магазином бытовой техники. В магазине есть несколько групп товаров, склад, состав расходов и общий учёт расходов и доходов компании. Разработана база данных, определяющая описанную выше предметную область. Основными конструктивными элементами инфологических моделей являются сущности, связи между ними и их свойства (атрибуты). В построенной модели имеются пять сущностей.

. Группы товаров (ID, название группы)

Эта сущность отводится для хранения информации обо всех видах товара. Атрибут «ID» выполняет функцию индексной связи между сущностями, которая определяет связь между таблицами Группы товаров - Товары - Состав расхода - Склад.

. Товары (ID, Группа, Название, Количество, Цена закупки, Цена продажи)

Эта сущность хранит информацию о количестве товаров, их разновидности и о цене закупки и продажи. Атрибут «ID» связывает таблицы Товары - Состав расхода - Склад.

. Состав расхода (Шифр расхода, ID-товара, Количество, Цена реализации)

Эта сущность хранит информацию о расходах, затраченных на закупку товара. Атрибут «Шифр расхода» связывает таблицы Состав расхода - Приход/Расход.

. Склад (Шифр прихода, ID товара, Цена закупки, Кол-во закупок, Кол-во реализации)

Эта сущность хранит информацию о количестве оставшегося товара и о цене покупки данного товара. Атрибут «Шифр прихода» выполняет функцию индексной связи между сущностями, которая определяет связь между таблицами Склад - Приход/Расход.

. Приход/Расход (Шифр, Тип операции, Дата)

Эта сущность хранит информацию о всех операциях связанных с реализацией товара. Атрибут «Шифр» имеет характер индексной связи между сущностями, которая определяет связь между таблицами Приход/Расход - Склад - Состав расхода.

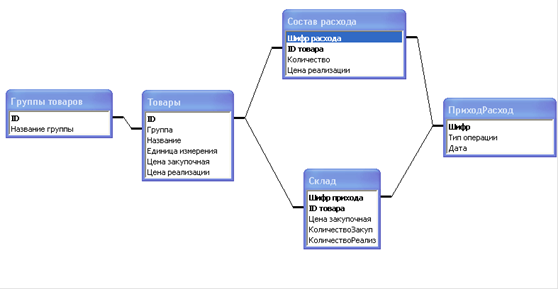

Модель данной БД представлена на рисунке 1.

Рисунок 1 - Модель базы данных
