Резисторы

Остановимся на прецизионных резисторах типа С2-29. Это резисторы с металлодиэлектрическим проводящим слоем, предназначенные для работы в высокоточных электрических цепях постоянного, переменного и импульсного тока в качестве элементов навесного монтажа. Резисторы типа С2-29 относятся к изолированным.

По шкале Е192 резисторы имеют точность XR=0.001

Температурный коэффициент сопротивления

aR=5.5*10-5 1/0С (при -10<t<200C)

aR=5*10-5 1/0С (при 20<t<500C)

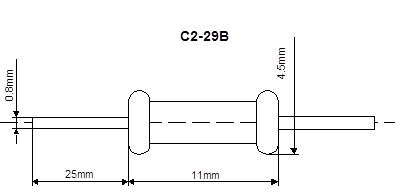

На рис.12 изображён общий вид резистора С2-29В:

Рис.12 Общий вид резистора С2-29В

Конденсаторы

Конденсаторы К72-9 предназначены для работы в цепях постоянного, переменного и импульсного тока.

Имеют цилиндрический металлический герметизированный корпус.

Пределы номинальных емкостей: 1-2,2 нФ

Номинальное напряжение: 200В

Диапазон рабочих температур: -60-+200 С

Операционный усилитель

При выборе операционных усилителей будем опираться на прецизионные. Выберем операционный усилитель типа 140УД17, схема которого представлена на рис.13.

Рис.13. Операционный усилитель типа К140УД17

ОУ типа К140УД17 используются для усиления малых электрических сигналов, сопровождаемых высоким уровнем помех. Характеризуются малым значением напряжения смещения и его температурным дрейфом, большими коэффициентами усиления и подавления синфазного сигнала, большим входным сопротивлением и низким уровнем шумов Эти ОУ предназначены для применения в контрольно-измерительной аппаратуре.

Операционные усилители данного типа имеют следующие параметры (при Uп=±15 В, Т=250 С):

.Частота единичного усиления: f1 = 4 МГц

. Напряжение смещения Eсм=75 мкВ

. Средний температурный дрейф напряжения смещения: aЕсм=3 мкВ/0С

. Потребляемый ток: Iпот=5 мА

. Напряжение питания: Uпит=±(3…18) В

. Номинальное напряжение питания: Uпит ном=±15 В

. Коэффициент усиления напряжения: КU=200*103…

. Напряжение смещения нуля: Uсм=0.1 мкВ…

. Разность входных токов: DIвх=0,25 нА

Для обеспечения устойчивости ОУ используют цепи частотной коррекции (в данном случае внутренние, т.е. выполненные прямо на кристалле). Т.к. ОУ реализуется в виде микросхемы со значительным числом транзисторов, характеристики которых имеют разброс по параметрам, то это приводит к появлению постоянного напряжения на выходе (напряжение смещения нуля) в отсутствии сигнала на входе. Компенсация напряжения смещения нуля осуществляется с помощью внешнего подстроечного (балансировочного) резистора.
