Расчёт надёжности схемы увязки

Обеспечение надежности является одной из ключевых проблем при разработке, производстве и эксплуатации технических устройств различного типа и назначения. В последнее время эта проблема стала предметом очень широких исследований.

Отказ технических устройств не только нарушает работу всей системы, но может привести и к тяжелым последствиям, даже гибели людей. В связи с этим надежность рассматривается как одна из самых важных характеристик современных технических устройств.

Обычно предполагают, что отказы элементов являются событиями независимыми. При этом допущении имеет место следующее выражение:

где Рa(t) - функция надежности системы;

Рj (t) - функция надежности j-го элемента системы;- число элементов в системе.

Для условий, когда интенсивность отказов можно принять постоянной, показатели надежности аппаратуры определяются равенством:

где - интенсивность отказов;

,

где - эксплуатационные интенсивности отказов групп равнодоступных элементов.

где ni - число элементов i-той группы;

- интенсивность отказов элементов j-той группы.

Определим показатели надежности схемы увязки. Схема содержит:

3 транзистора;

3 конденсаторов;

2 резисторов;

2 катушки индуктивности.

Исходные данные для расчета приведены в таблице 8.1.1

Время t, для которого определяется расчетная вероятность безотказной работы берется из ряда: 100; 1000; 2000; 5000; 104; 2´104 часов.

Формула для определения интенсивности отказов датчика с учетом интенсивности отказов паек имеет вид:

где nпаек - число паек в схеме, равно 44.

Среднее время наработки на отказ определили по формуле:

где Км - коэффициент учитывающий механические нагрузки.

Так при: Км = 1 tс = 333378 ч

Км = 1,5 tс = 222252 ч

Эти значения времени говорят о большой устойчивости работы прибора, так как полученные tс значительно превосходят требуемую величину среднего времени наработки на отказ t = 1000 ч.

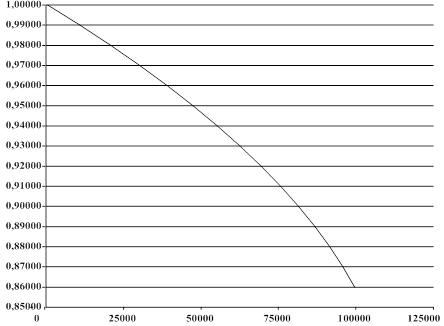

По результатам расчета строим зависимость вероятности безотказной работы от времени. График этой зависимости представлен на рис 6.1.

График этой зависимости вероятности безотказной работы схемы от времени.

Интенсивность отказов элементов, входящих в схему увязки

Элемент

l

j

, 1/r

Индуктивность

0,25´10-6

Конденсатор

0,132´10-6

Резистор

0.06´10-6

Транзистор

0,25´10-6
