Выбор и расчет нейрочипа

Нейрочип необходим для обучения входным эталонным сигналам и для обработки информации.

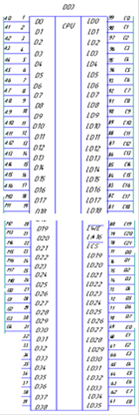

Схема нейрочипа NM6403 приведена на рисунке 3.5.

Рисунок 3.5 Нейрочип.

Основные характеристики процессора NeuroMatrix NM6403:

тактовая частота - 40 МГц (машинный такт - 25 нс);

число эквивалентных вентилей - 115.000;

технология 0,5 мкм;

корпус 256BGA;

малое напряжение питания, от 2.7В до 3.6В;

адресное пространство - 16 Гбайт;

формат скалярных и векторных данных:

-разрядные скаляры;

вектора с элементами переменной разрядности от 1 до 64, упакованные в 64- разрядные блоки данных;

аппаратная поддержка операций умножения вектора на матрицу или матрицы на матрицу;

аппаратная реализация функции насыщения два устройства генерации адреса;

регистры:

32-разрядных регистров общего назначения;

32-разрядных адресных регистров;

внутренних памяти по 32*64 бит;

специальные регистры управления и состояния;

команды процессора NM6403 32- и 64-разрядные (одна команда обычно задаёт две операции);

- два 64-разрядных программируемых интерфейса для работы с любым типом внешней памяти. Каждый интерфейс поддерживает;

обмен с двумя банками памяти разного типа (статическая или динамическая память);

два скоростных байтовых коммуникационных порта ввода/вывода, аппаратно совместимых с портами TMS320C4x.
