Характеристика лабораторной установки

Лабораторный стенд (рис. 1) предназначен для изучения студентами кафедры ИТСУ цифрового позиционера серии ND9000 фирмы Меtsо Automation, его конструктивных особенностей, а так же программного обеспечения используемого с позиционером. Позиционер серии ND9000 является одной из последних разработок фирмы Меtsо Automation, предназначенной для управления клапанами. Стенд имеет информационную панель на которой студенты могут получить следующую информацию: этапы развития и конструктивные особенности всех позиционеров фирмы Меtsо Automation, конструкции приводов (исполнительные механизмы), обзор трубопроводной арматуры, а так же подробное описание работы и конструктивных особенностей позиционера ND9000 с двухмембранным приводом серии Е и регулирующим бесфлянцевым сегментным клапаном R серии.

Стенд с клапаном, оснащенным цифровым позиционером предназначен для изучения технической структуры позиционера ND9000, его конструкции и программного обеспечения используемого с позиционером.

Стенд представляет собой стол, на котором закреплено исполнительное устройство состоящее из следующих элементов:

сегментный бесфлянцевый клапан;

двухмембранный пневматический привод;

цифровой позиционер;

регулятор давления воздуха.

Управление клапаном осуществляется с помощью компьютера через НАRТ-модем с использованием программы Fieldcare. Питание клапана воздухом от компрессорной станции фирмы Festo. Выбор обусловлен наличием данной станции на кафедре. Данная компрессорная станция обеспечивает позиционер и привод установки воздухом, давление которого составляет от 1,2 до 8 бар. Так же используется регулятор давления ЕН 837-1 фирмы WIKA.

В качестве задающего устройства используется контроллер марки КS40(Германия). КS40 - промышленный контроллер, имеющий 1 аналоговый выход, 2 дискретных выхода и 1 аналоговый вход. Питание контроллер может получать 220 В или 120 В. Данный контроллер имеет простой интерфейс - цифровой дисплей и сенсорные кнопки.

При помощи КS40 возможно задавать сигнал от 4 до 20 мА, количество позиций 0-105. Это дает возможность управлять положением клапана с контроллера.

Для визуализации процессов управления клапаном, а также его диагностики, на персональном компьютере установлено программное обеспечение Fieldcare фирмы Metso Automation. Для связи с цифровым позиционером ND9000 используется НАRТ-модем фирмы Siemens.

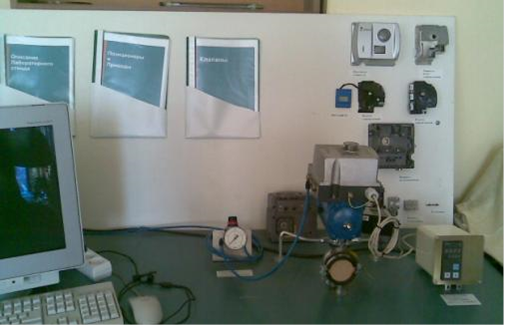

Рис. 1. Лабораторный стенд

1 - ПК с установленным программным обеспечением Field Care

- Информационная панель

- регулятор давления воздуха

- цифровой позиционер

- сегментный бесфлянцевый клапан

- двухмембранный пневматический привод

- задающее устройство
