Исследование схем импульсных декодеров

Цель работы. Изучить принципы построения и обеспечения безопасности в схемах импульсных декодеров логических сигналов.

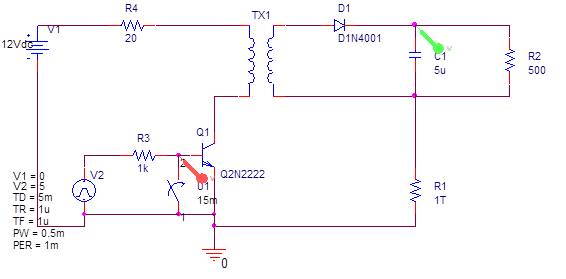

Рисунок 1 - Схема трансформаторного импульсного декодера

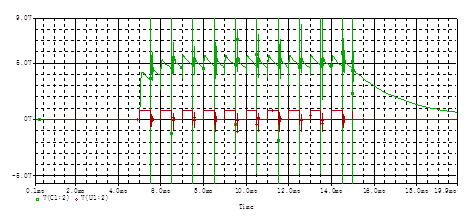

Рисунок 2 - Временная диаграмма работы исправной схемы

Как видно из диаграммы, при наличии импульсов на входе исправной схемы на выходе присутствует пульсирующее напряжение с постоянной составляющей ≈ 5В. При отсутствии импульсов напряжение на выходе стремится к 0.

импульсный декодер схема диод

Моделирование увеличения прямого сопротивления диода D1

Для моделирования увеличения прямого сопротивления диода, увеличим объемное сопротивление RS его модели с 33 мОм до 1 Ом. Описание модели поместим в файл SCHEMATIC.net.

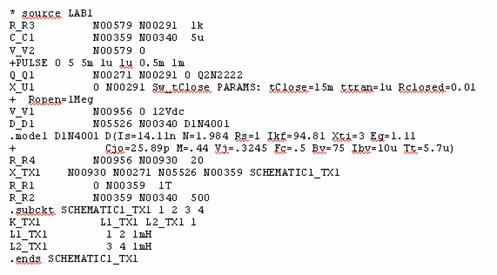

Содержимое файла SCHEMATIC.net:

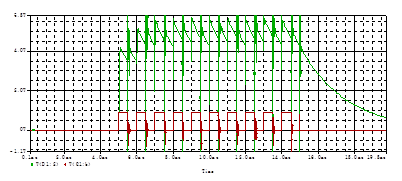

Рисунок 3 - Временная диаграмма работы схемы при увеличении прямого сопротивления диода D1

. Моделирование увеличения обратного тока диода D1

Увеличим начальный ток пробоя IBV с 10мкА до 1мА.

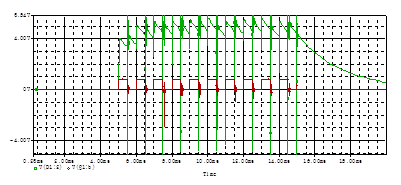

Рисунок 4 - Временная диаграмма работы схемы при увеличении обратного тока диода D1

. Моделирование увеличения напряжения открытия диода D1

Увеличим коэффициент инжекции N от 1.984 до 4.

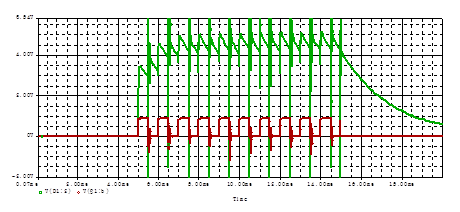

Рисунок 5 - Временная диаграмма работы схемы при увеличении напряжения открытия диода D1

Вывод: Как следует из диаграмм, увеличение прямого сопротивления и обратного тока диода D1 приводят к незначительному увеличению пульсаций, а увеличение напряжения открытия, кроме того, приводит к незначительному снижению постоянной составляющей (на величину увеличения напряжения открытия). Так как эти изменения незначительны, то они не являются отказами схемы.
