Современные тенденции развития источников сверхкоротких электромагнитных импульсов

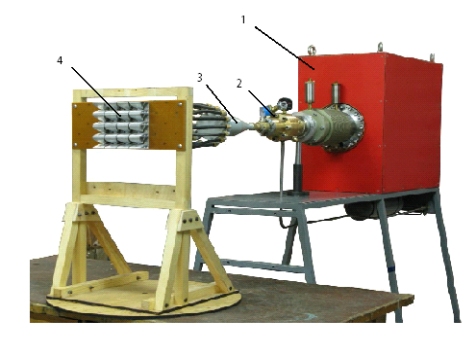

Внешний вид источника СК ЭМИ приведен на рис. 1.4. Источник состоит из следующих основных частей: генератор биполярных импульсов, состоящий из генератора монополярных импульсов 1 и формирователя биполярных импульсов 2, трансформатор сопротивлений с делителем мощности 3 и 16-элементная антенная решетка 4, соединенная с делителем мощности с помощью коаксиальных кабелей. В качестве генератора монополярных импульсов использовался генератор высоковольтных импульсов СИНУС-160 [20].

Рис. 1.4. Источник с 16-элементной антенной решеткой
